一、什么是LCM

LCM：Liquid Crystal Module 即是液晶显示模组，也称LCD显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。

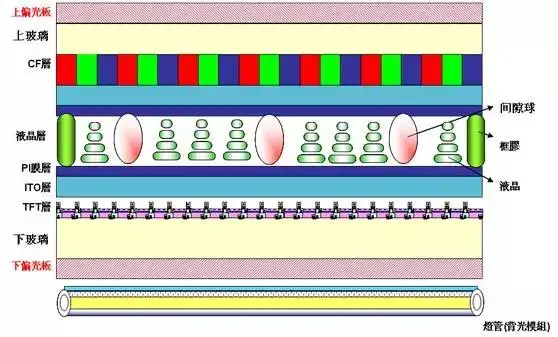

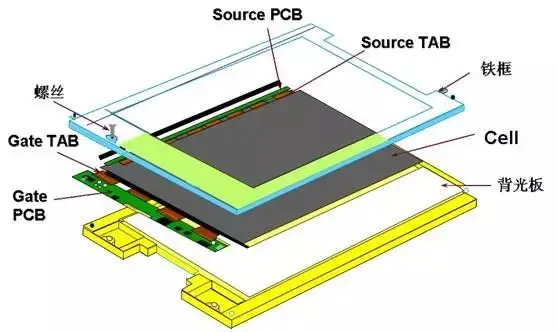

液晶模组(LCM)结构(剖面图)

液晶模组(LCM)制造过程常用名词

TFT-----Thin Film Transistor：薄膜电晶体

CF-------Color Filter：彩色滤光片

LCD-----Liquid Crystal Display：液晶显示屏

TAB-----Tape Automatic Bonding：带载封装IC

PCB-----Printed Circuit Board：印刷电路板

ACF-----Anisotropic ConductiveFilm：异方性导电膜

B/L------Back Light：背光模组

Assy---Assembly ：组装

B/Z------Bazel ：铁框

Bonding：压合

二、液晶模组由哪些重要部件组成

1、面板

面板就是大家俗称的玻璃，它是液晶显示模组最主要的核心部件。面板一般生产出来是一块大板，根据不同的尺寸裁成小板，成为一个部件。

2、IC

IC就是大家常说的芯片是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。

3、 FPC

FPC它是一种配线密度高、重量轻、厚度薄、弯折性好的柔性电路板，液晶显示模组通过fpc进行导电，从而实现显示功能。也是缺一不可的重要组件，当然FPC也不是唯一进行导电的部件，也有一些大屏通过USB等接口进行通电，FPC是中小尺寸液晶显示模组公用的导电部件。

4、背光

背光是指液晶显示模组背后的光源，没有光源显示屏是不会有任何显示的，而背光的组成部分是由光源、导光板、光学用膜片、以及其他结构件组成的。背光可以根据灯珠和功耗来控制亮度，如果需要亮度高的就可以根据背光的结构进行更改，当然它也不是可以调无限亮，它的亮度是要根据内部结构和整机功耗进行综合设计的。

5、偏光片

液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

三、LCM常见工艺类型

1、SMT

SMT(Surface Mounted Technology的缩写)指的是在PCB基础上进行加工的系列工艺流程的简称，比如制造背光灯条上的LED灯珠和老化测试板上的阻容件、插座都是此工艺生产出来的。

2、COB

COB(Chip on board的缩写)指的是是芯片邦定在PCB上，是将裸芯片用导电或非导电胶粘附在PCB上，然后进行引线键合实现其电气连接，并用胶把芯片和键合引线包封。此工艺目前我司未涉及。

3、TAB

即各向异性导电胶连接方式，将封装形式为TCP(Tape Carrier Package带载封装)的IC 用各向异性导电胶分别固定在LCD 和PCB 上。这种安装方式可减小LCM 的重量、体积，安装方便，可靠性较好。

4、COG

COG(chip on glass的缩写)指的的是芯片邦定在玻璃上，该工艺是目前液晶显示模组最主要的连接方式，优点是可以大大缩小液晶显示模块的体且易于批量生产。

5、COF

COF(chip on film的缩写)指的是将芯片直接邦定在柔性线路板上，再将柔性电路板通过ACF与玻璃连接，此工艺集成度较高，可将外围元器件一起安装在柔性电路板上。

四、液晶模组制造流程三个步骤

液晶模组(LCM)制造流程的三个步骤：

第一步(JI)：将LCD液晶成品面板(Cell)、异方向性导电胶(ACF)、驱动IC、柔性线路板(FPC)和PCB电路板利用机台压合;

第二步(MA)：接下来和背光板、灯源、铁框一齐组装成品;

第三步(FI)：老化测试。

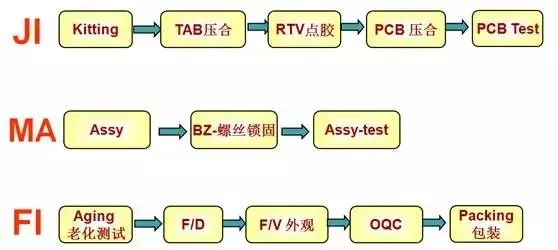

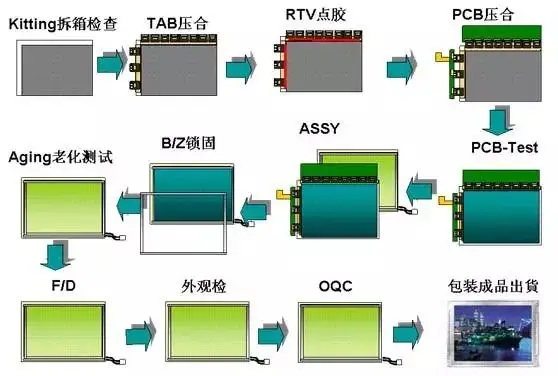

液晶模组(LCM)制造流程图

五、全制造流程过程中的主要目的原理

根据TFT-LCD显示原理和生产要求，并通过步骤和制造流程图，主要分为以下二大类：

1、驱动IC和印刷线路板压合

2、背光系统的应用，以及液晶基板整合和老化测试

六、液晶显示模组行业产业链

上游：原材料的供给，包括玻璃基板、ITO、偏光板、彩色滤光片、LED芯片等;

中游：液晶显示屏及显示模组的研发、设计、生产;

下游：液晶显示的应用，如消费电子产品、金融数据终端、智能家居等。

七、液晶模组应用领域

液晶模组是一种广泛应用于各种电子设备中的核心部件，涉及到许多行业。

电子产品、电力测控终端、注塑机电脑、数控系统、人机界面、医疗仪器、生化分析、纺织机械控制、税控机、彩票机、食品检测、色谱分析、电子测量、环境实验设备、消防安全 、汽车电子和数据采集等领域都可以使用液晶模组。

下面将具体介绍液晶模组在不同行业中的应用情况。

1、消费领域。在消费领域，液晶模组主要应用于智能手机、平板电脑、笔记本电脑、电视机等方面。例如，智能手机和平板电脑中的显示屏幕就是由液晶模组组成的。

2、工业领域。在工业领域，液晶模组主要应用于工业控制面板、工业自动化设备、工业监控设备等方面。例如，液晶模组可以用于生产线上的监控屏幕，以及各种工业控制面板上的显示器。

3、车载领域。在车载领域，液晶模组主要应用于汽车导航、车载显示屏、后视镜等方面。例如，现在很多汽车都配备了液晶显示屏，用于显示导航、车辆信息等。

4、医疗领域。在医疗领域，液晶模组主要应用于医疗设备、医疗监护仪、手术器械等方面。例如，手术室中的监护仪和手术器械上都可以使用液晶模组来显示各种信息。

5、市政领域。在市政领域，液晶模组主要应用于城市交通指示牌、公共广告牌、公共信息发布系统等方面。例如，城市中的各种交通指示牌和公共广告牌上都可以使用液晶模组来显示各种信息。

6、安保领域。例如智能门禁系统、安全检测仪器、视频会议设备等。液晶模组可以显示高清画面，支持远程传输，并且具有低功耗、高亮度的特点，在安保领域中是不可或缺的显示设备。

7、制造领域。在制造领域，液晶模组主要应用于机器人、数控机床、激光切割机等方面。例如，机器人的控制面板上就可以使用液晶模组来显示各种信息。

8、电力领域。在电力领域，液晶模组主要应用于电力监测设备、电力调度控制系统等方面。例如，电力监测设备中的显示屏幕就是由液晶模组组成的。

9、新能源领域。例如，在太阳能光伏电站中，液晶模组可以用于显示太阳能电池板的功率、电压和电流等参数;在风力发电场中，液晶模组可以用于显示风速和转速等数据。此外，液晶模组还可以应用于电动车充电桩和充电站等场景中，方便用户查看充电状态、充电时间和消费金额等信息。

液晶模组在各个行业中都有着广泛的应用，随着科技的不断发展，液晶模组的应用领域也将不断扩大。
