液晶显示屏显示各种图像,是如何做出来的?赛时达带你了解原理!

文章来源:赛时达科技 / 作者:赛时达科技 / 发表时间:2024-01-20

当今社会,每个人都离不开各种电子设备,特别是电脑和手机,设备中各种视频、图案和文字等都是通过电子屏幕显示出来,这些电子产品的显示器材都是液晶屏。它是如何显示数字或图像呢?那么下面我们就来详细了解屏幕的内部结构,了解其中的原理。



一、液晶屏构造

LCD 是 liquid crystal display 液晶显示屏的简称现在主流的是TFT-LCD (薄膜晶体管-液晶显示屏)技术。




LCD显示器结构

看上图的拆解,液晶屏要有背光源、偏振片,最重要的是两片平行的玻璃基板中放置液晶,下基板上再放置 TFT 薄膜晶体管,上基板放置 CF 彩色滤光片(有 RGB 的红绿蓝三色光阻)等所构成。

二、液晶屏显色原理

因为 CF 彩色滤光片上印刷有 RGB 三种颜色的色块,那等到屏幕背光源的光线穿过时,来~我们对照下图看个顺序:



光线先是穿过透明的 TFT 薄膜晶体管基板,再透过液晶分子,然后再透过 CF 彩色滤光片,受各个色块下液晶分子的穿透率不同的影响,色块就会发出下图这样亮暗不同的红绿蓝三色,从而混合成显示所需要的颜色。



当然前提是,这一个个的色块要足够的小,小到积少成多能组成颜色丰富的图像,也就是我们说的像素点啦!

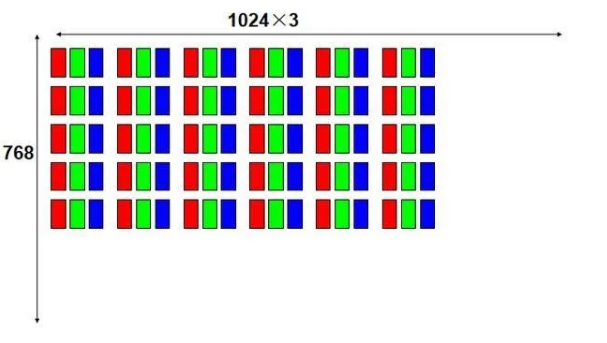

以分辨率为1024×768像素的显示屏为例,每个像素由R、G、B三基色的子像素,即合计有1024×768×3 TFT晶体管。如下图所示:



1024×768分辨率像素点

液晶模组是一种高度集成化的电子部件,拥有优异的显示效果、低功耗、轻薄便携等特点,因此被广泛应用于各种电子产品中。

而随着技术的不断进步,液晶模组的性能和功能也在不断提高,已经成为现代电子产业中不可或缺的重要组成部分。接下来一起看一下液晶模组生厂工艺,因为一个个制作环节极为精确,差不多都是封闭加工的,所以文章里用了动画演示的动图。

三、液晶模组生产工艺

液晶模组生产工艺是指将液晶显示器的相关零部件和材料进行组装和加工的过程。液晶模组一般由液晶面板、背光模块、驱动电路板等组成,下面是液晶模组的生产工艺简要介绍。

首先,准备液晶面板。液晶面板是液晶显示器的核心部件,它由基板、透明电极、液晶材料等组成。在生产过程中,首先需要选择合适的基板材料,并进行化学处理和精密加工,制备基板。然后,在基板上涂布透明电极,形成液晶显示的电场。接下来,将液晶材料填充到基板之间形成液晶层。最后,将上下两个基板封装在一起,形成液晶面板。

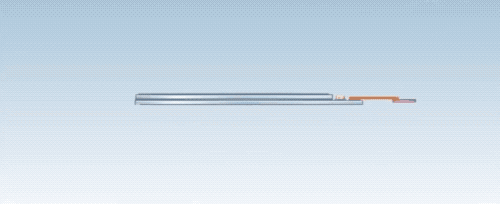

上图就是将 LCD 液晶成品面板(Cell)、异方向性导电胶(ACF)、驱动 IC、柔性线路板(FPC)和 PCB 电路板利用机台在一起压合。

其次,制备背光模块。背光模块负责提供液晶显示器的背景光源。背光模块一般由光源、光导板、反射片和透镜等组成。光源可以选择冷阴极管或者LED。在生产过程中,首先需要选择合适的光源,并进行组装和测试。然后,将光源辐射的光线通过光导板进行转换和扩散,最后通过透镜和反射片的反射,使光线覆盖整个液晶面板。

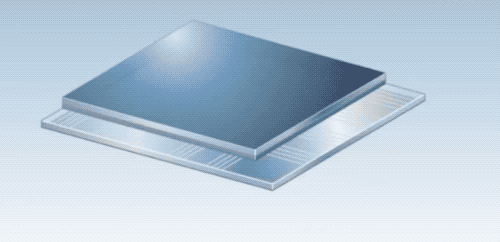

上图是和背光板、灯源、铁框一起去组装出成品。

然后,制作驱动电路板。驱动电路板负责控制液晶面板和背光模块的工作。在生产过程中,首先需要设计电路板的布局和连接,然后将电阻、电容、晶体管等元器件焊接到电路板上。接下来,对电路板进行测试和调试,确保其正常工作。

最后,组装和测试液晶模组。将液晶面板、背光模块和驱动电路板进行组装,形成完整的液晶模组。在组装过程中,需要使用精密的工具和设备,确保各个组件的精确对位和连接。

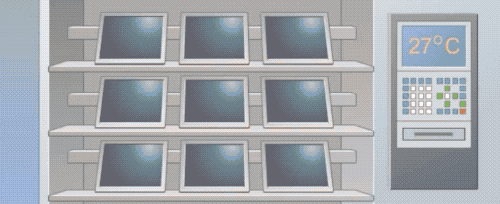

组装完成后,对液晶模组进行各项测试,包括亮度、色彩、对比度等参数的测试,确保其性能达到要求。

综上所述,液晶模组生产工艺包括准备液晶面板、制备背光模块、制作驱动电路板和组装及测试液晶模组等步骤。这些步骤需要精确的工艺控制和专业的设备,确保液晶模组的质量和性能达到要求。

液晶显示模组生产流程的意义是什么呢?

液晶显示模组有了一套规范的生产流程,不仅可以很清晰的分辨产品是否合格,还是公司产品质量和出货率的有效保障,又可以提高生产效率和节约成本。

深圳赛时达科技有限公司是LCM液晶模组厂家,专业研发生产销售LCD液晶显示屏、液晶屏、数位屏、电磁屏等显示模组,应用于笔记本电脑,显示器,平板,便携屏,广告机等,提供液晶显示模组解决方案。
