赛时达:量子点显示技术是什么梗?据说是让显示屏色彩超好的秘密

文章来源:赛时达科技 / 作者:赛时达科技 / 发表时间:2023-08-28

显示行业,量子点显示技术也挺火,各大厂商们趋之若鹜,纷纷生产量子点显示屏。量子点显示技术是什么梗?量子点显示究竟好不好,厉不厉害?今天就深入浅出的带大家来看看什么是量子点,量子点技术是如何运用到液晶显示屏中。

一、什么是量子点

量子点又称为半导体纳米晶体,是一种直径在2-10纳米(相当于15-150个原子)的微小单晶。量子点的尺寸和形状可由合成工艺中持续时间、温度和使用的配体分子进行简单、精准的控制,也就是说通过反应时间和条件进行控制。

受到外来能量(光、电)激发后,不同尺寸的量子点可以发出不同颜色的光,其发光颜色可以覆盖从蓝光到红光的整个可见区,具有色纯度高、寿命长、稳定性好等特点。

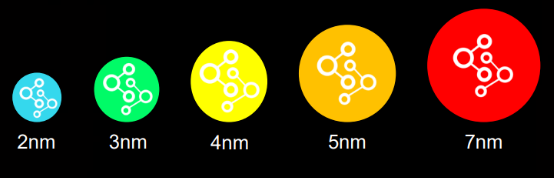

较大的量子点发红光,通常直径为7纳米(150个原子);绿色颗粒直径约3纳米(30个原子)。蓝色量子点最小–内核直径约为2纳米(15个原子)。由于尺寸太小,蓝色颗粒非常脆弱,难以处理。为此,面板技术中红色和绿色量子点用得最多。



利用量子点的独特属性,我们可以生成超窄的原色,其半峰全宽(FWHM) 为30-54纳米(取决于量子点的类型),从而能实现最宽的色域覆盖。

量子点由核、壳、稳定剂和脂质组成。

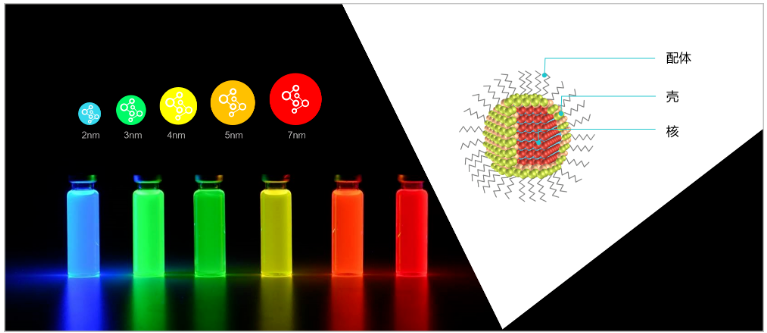

各种发光颜色量子点溶液(左)及量子点结构组成(右)


二、量子点显示技术

量子点显示技术主要有两条技术路线:电致发光(QLED)与光致发光(QD-LCD)。

电致发光(QLED)则属于主动显示,通过电驱动使量子点本身发光,并通过混色产生图像。光致发光(QD-LCD)属于被动显示,是量子点背光技术与传统液晶显示相结合的产物。

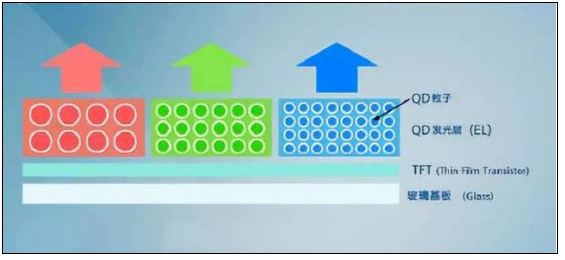

✦量子点显示技术——电致发光(QLED)

电致发光:用电来刺激量子点(电致发光),被称为量子点发光二极管( QLED)。这是一种新型的显示技术,不需要背光源,其拥有和OLED一样的优势,同时因为量子点为无机材料,其寿命远超OLED。具有广色域、低功耗、高对比度、柔性等特点,可应用于TV,MNT,NB,PAD,Phone及传感器等特殊领域。不过QLED技术目前并不成熟,还在发展中。



✦量子点显示技术——光致发光(QD-LCD)

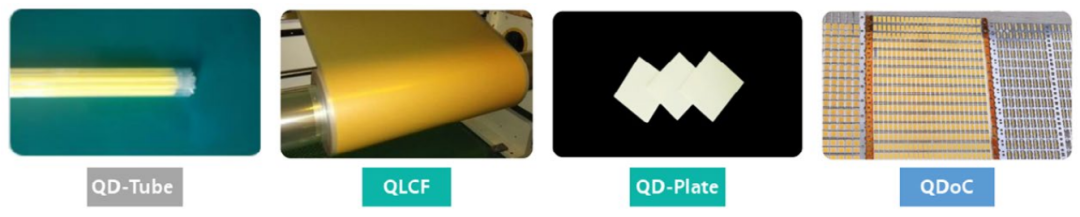

目前商业化的量子点显示产品主要基于光致发光原理,属于量子点背光技术与液晶显示相结合的产物,其发展历程如下图从左到右依次为量子点管、量子点膜、量子点扩散板、量子点原位封装。



光致发光量子点显示技术的发展历程


经过发展,将量子点膜片形态应用在液晶显示器的背光部分,主要是通过在背光源前或是液晶面板前添加一层量子点膜,可显著提升屏幕画面的色彩饱和度、立体感和清晰度,大幅改善图像质量。

广泛应用于电视、显示器、笔电、平板、车载、VR等领域,是目前市场上量子点光致发光显示技术中最成熟且主流的方案。传统LCD显示屏只要将背光中白色LED光源更换为蓝色LED光源和添加上一层纳米量子点的薄膜就可以达到卓越的色彩表达能力。

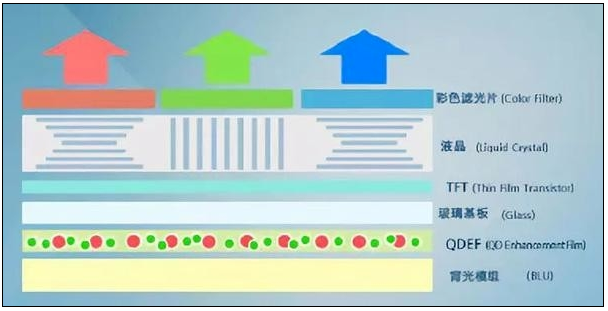

根据添加的位置不同可以分为QDEF-LCD和QDCF-LCD两种。



除了膜之外,QD还能应用在扩散板、导光板等其他显示组件中。目前量子点扩散板采用熔融共挤技术,生产效率高,成本低,在中低端产品中具备较大的市场潜力。

此外,QD还可直接原位封装在LED上,可将量子点效率最大化。但此种方式要求量子点材料在高温环境保持稳定,实现难度较大,若能商业化,将会是一个超规模的应用。

三、量子点优势

量子点显示技术的优势可以概括为“高、纯、久”三大方面。

“高”就是色域高,色域覆盖率达110%NTSC;

“纯”就是颜色纯,色彩纯净度比普通LED提升约58.3%,精准呈现大自然色彩;

“久”就是色彩久,稳定的无机纳米材料的量子点能够保证色彩恒久不褪色,色彩持久稳定可达60000小时。



量子点还有哪些优点?

值得一提的是,除了色彩好,QD量子点在亮度方面同样出色。白光LED 背光中大部分的黄光会被过滤掉,背光的利用率仅为30%,而量子点背光利用率更高,在相同的工作电压下,能够将屏幕亮度提升到原有的120%。



四、量子点如何运用到液晶显示屏

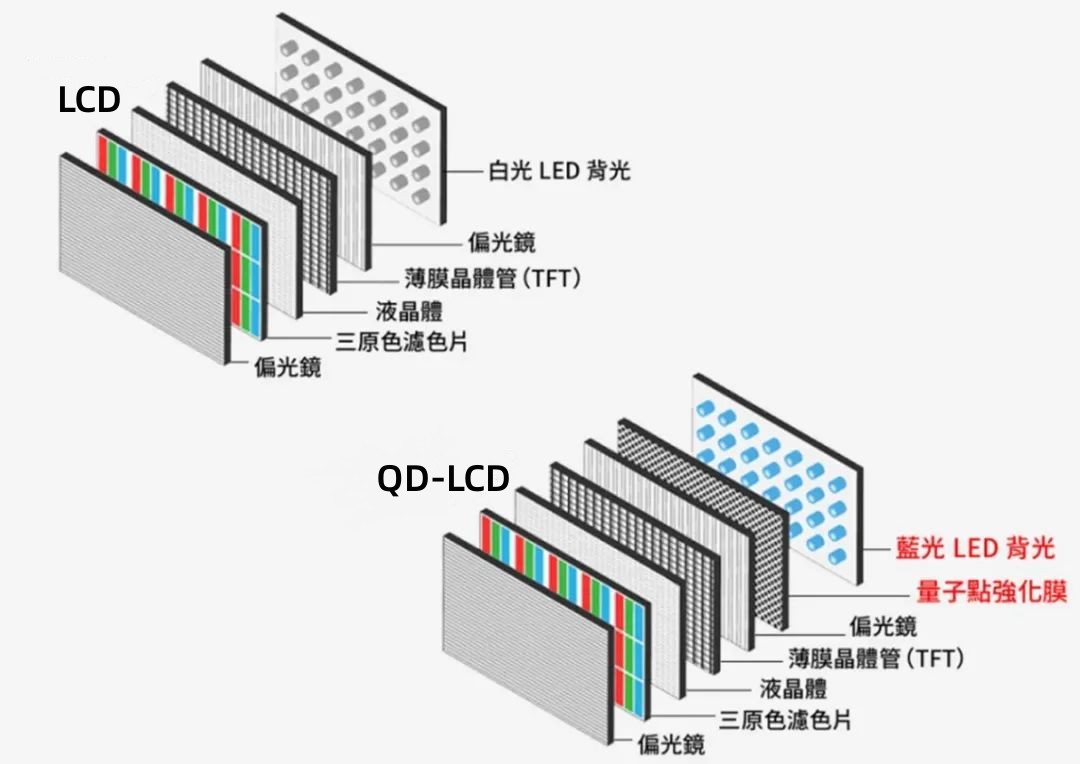

量子点应用于LCD显示屏中,主流的量子点封装方式是“量子点薄膜”。将封装制作成的量子点薄膜放置在背光层与TFT之间,将蓝光LED芯片透过量子点薄膜后产生的白色光线作为LCD显示器的背光,经由TFT液晶层对光线进行偏转、穿透红绿蓝三色滤光片并经过外层偏光膜之后混合成人眼可见的色彩。而由此制成的液晶显示器被称为量子点液晶屏(QD-LCD)。



目前,QD量子点技术已经成功运用到了LCD和OLED显示屏当中,诞生了QD-LCD和QD-OLED屏,在未来,QD量子点技术还将以其他形式大放光彩,为消费者带来更加绚丽多彩的精彩视界。
