赛时达:采购显示屏模组,不知如何计算LCD屏尺寸和长宽比?看此文秒懂

文章来源:赛时达科技 / 作者:赛时达科技 / 发表时间:2023-07-22

日常生活中,手机、台式电脑、平板电脑、笔记本电脑、液晶电视,他们都有一个大小不同的屏幕,每个设备的屏幕有不同的尺寸区别,在液晶显示模组的交流和开发中,显示屏模组制造商将提供LCD的规格作为基础以供进一步讨论。在采购显示屏模组时,该如何计算lcd屏幕尺寸和长宽比?


一、屏幕尺寸

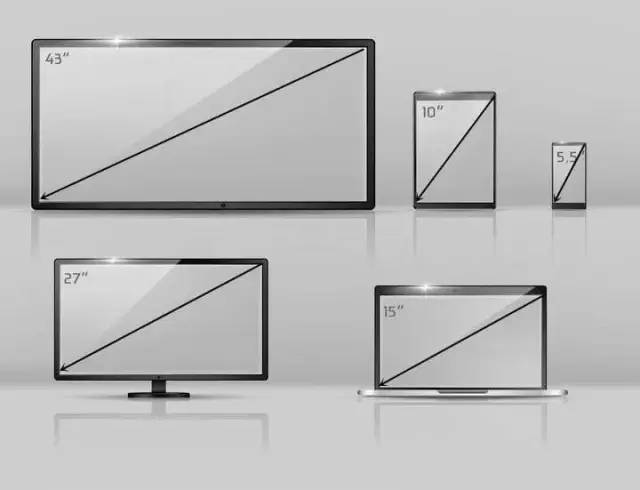

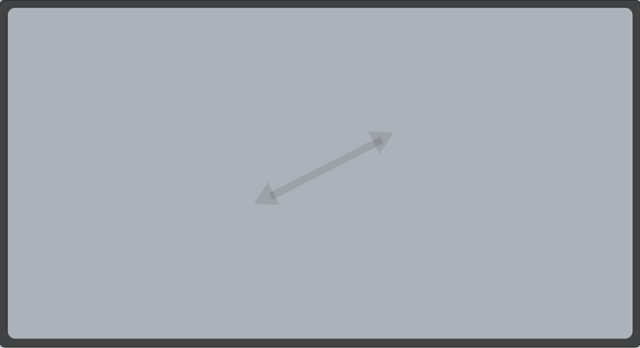

屏幕尺寸:我们度量屏幕尺寸的方法,指屏幕左下角到右上角之间的距离,即对角线距离。通常由英寸来计量,1英寸=2.54厘米。




关于屏幕的尺寸,比如一台电脑显示器,我们会称24寸、27寸等,而对于大屏液晶电视我们会称55寸、65寸、75寸、100寸。其实这里的单位 "寸" 实指英寸。这个与我们国家的长度单位寸不是一个意思,但是大家会习惯称24英寸为24寸,65英寸为65寸。

下面讲一下英寸与我们国家寸的单位长度区别。

1英寸=2.54厘米

1寸=3.3333333厘米

以24寸(标准称24英寸)电脑显示器为例:

24英寸(英国单位长度尺寸):2.54x24=60.96厘米(屏幕对角线的长度)

24寸(中国单位长度尺寸):3.33x24≈79.92厘米(屏幕对角线的长度)

通过以上分析我们得知,如果您对屏幕单位“寸”实质含义弄错,会导致您购买的产品尺寸大大缩小。



我们一般度量物品尺寸是用长、宽、高来衡量的,但是手机、平板电脑、笔记本电脑、台式电脑、电视机的屏幕尺寸是用对角线长度来衡量的。度量的长度单位是英寸。

如LCD显示屏幕在10.1英寸,就说明显示屏两个对角线之间的长度是2.54x10.1=25.654厘米。



二、长宽比

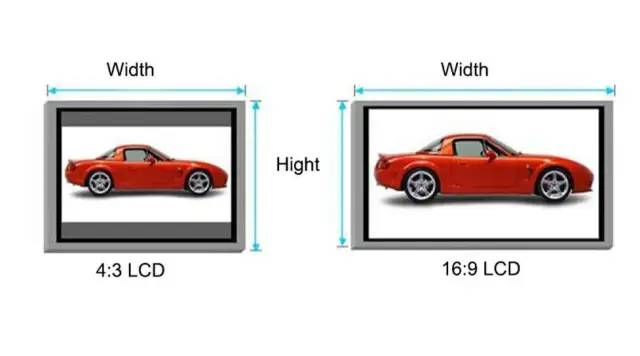

长宽比就是TFT-LCD可视区域的长度和宽度之比,也叫作纵横比或屏幕比例。


TFT-LCD的实际可视区域面积取决于显示屏的长宽比。

TFT-LCD的长宽比比较常见的有4:3和16:9。

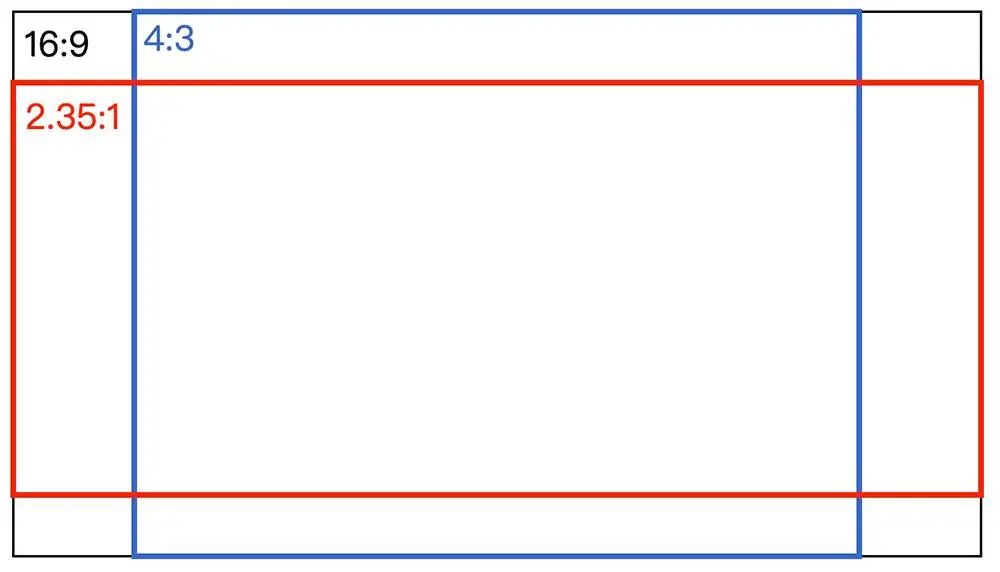

LCD的宽高比主要是4:3、5:4、16:10和16:9。在同尺寸的屏幕下,很多显示屏重新选用16:10显示比例,16:10比例不仅可以进一步压缩下边框宽度,还能增加额外的分辨率,可以同屏显示更多行的表格或网页内容。

在TFT LCD模块的设计中,通常使用H(水平)表示长度,V(垂直)表示宽度。




那么液晶屏长宽比是如何计算出来的吗?赛时达作为一家专业的lcd屏液晶模组生产厂家,今天手把手教您用最简单的方法来计算液晶屏的长宽比。

我们就以10.1英寸lcd屏为例,给大家介绍一下10.1英寸lcd屏长宽比如何计算,如果要系统的进行学习,那么我们算液晶屏的长宽比需要运用到三角函数的公式,并且还要开平方,那么学起来就会比较费劲,而今天所说的是要教大家最简单的方法。

要了解10.1英寸lcd屏长宽比如何计算,首先它和分辨率有直接的关系,比如说赛时达生产的最小尺寸10.1英寸lcd屏,其中一种分辨率1280*800,在算10.1英寸lcd屏长宽比,我们就可用1280/800=1.6,而1.6就代表着16:10,这样是不是很容易记呢,我们只要记几个得数,最终的得数代表的就是长宽比。

1.25=5:4 1.333~=4:3 1.5=3:2 1.6=16:10 1.666~=5:3 1.777~=16:9

如上就是小编整理的相关公式,直接套用就好。再来举个例子,例如lcd屏某个尺寸的分辨率为1920*1200,用1920/1200=1.6,那么也同样是16:10的lcd屏,这样是不是清楚了呢?

      如果在采购显示屏模组时,不知如何计算LCD屏尺寸和长宽比?认真把此文看了就懂了。
