你是否曾疑惑：为何高端显示器色彩如此精准?一块看似简单的液晶屏背后，隐藏着怎样的科技密码?作为终端厂商，深入理解LCD原理，将助你优化产品设计，避开性能陷阱!

一、核心奥秘：液态晶体的光之魔法

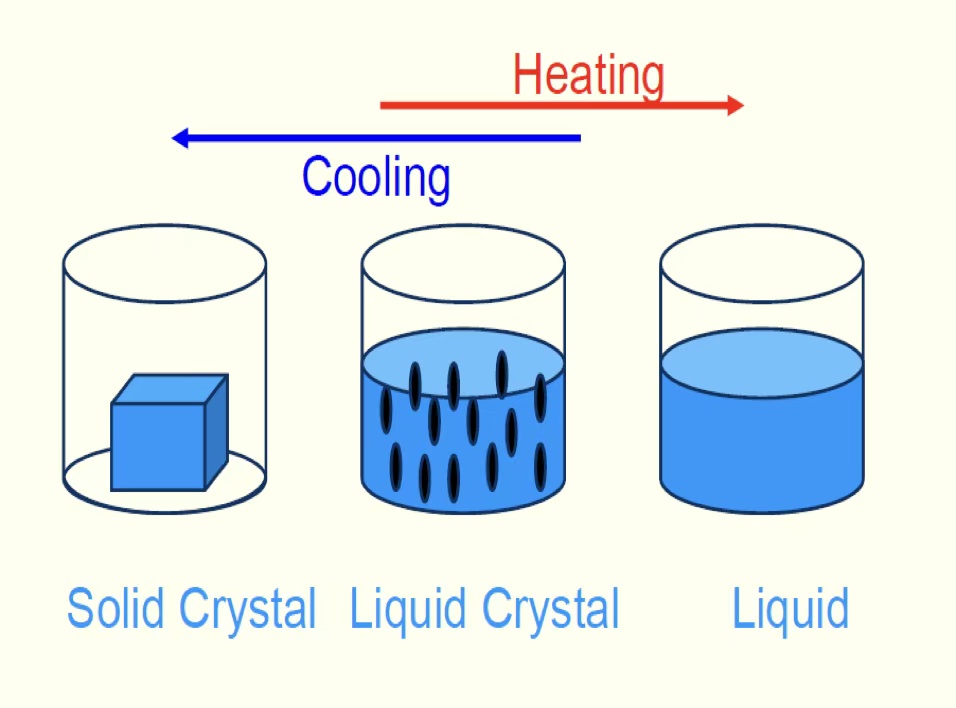

液晶(Liquid Crystal， LC)是LCD技术的灵魂。它既非典型固体，也非自由液体，而是一种分子排列具有规则性的特殊有机化合物。这种中间态赋予它三大关键特性：

光之操控者：液晶允许光线穿透，并能精准改变光的偏振方向(光的振动方向)。

电压指挥棒：施加在液晶分子两端的电压变化，能精确控制其翻转角度。

交流驱动法则：液晶必须使用交流电驱动。直流电会导致液晶分子发生不可逆的“极化”，永久损坏其旋转能力。

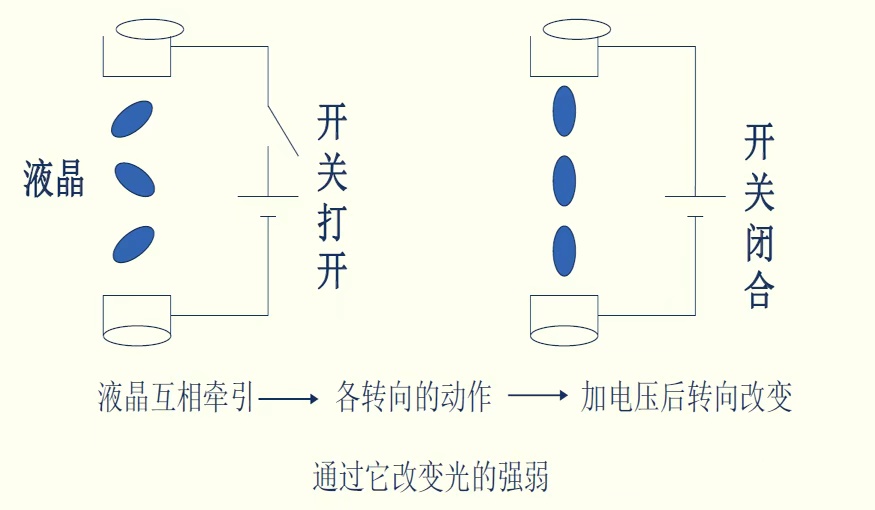

(液晶分子在不同电压下的排列状态)

案例启示：某户外设备厂商早期产品在极寒地区出现屏幕拖影、反应迟钝。根源在于低温下液晶材料粘滞度增大，常规驱动电压和频率不足以使其有效翻转。

解决方案是优化驱动波形(如提高电压、调整频率)并选用宽温液晶材料。这警示我们：环境适应性设计必须考虑液晶的物理特性。

二、关键搭档：偏振片的“守门人”角色

仅有液晶无法成像，偏振片(Polarizer) 是其不可或缺的搭档。你可以把它想象成一个光的“栅栏”：

自然光包含各个方向的偏振光。

偏振片只允许特定方向(如垂直方向)的光通过。

当光线穿过被电压“扭曲”的液晶层后，其偏振方向会被旋转(例如90度)。

第二片偏振片(通常与第一片方向垂直)则成为“守门员”：只有被液晶旋转到匹配方向的光才能通过，其他光被阻挡。

TFT(薄膜晶体管) 的核心作用，就是通过精确控制每个像素点上的电压，从而操控液晶分子的旋转角度，最终决定该像素点透过偏振片的光量(灰度)，实现从全黑到全亮的精细调控。

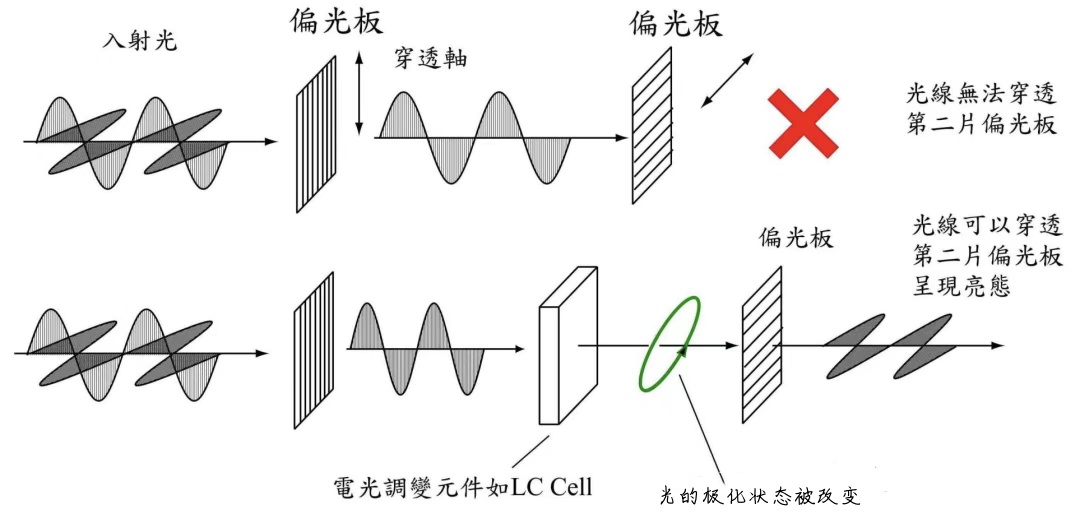

(偏振片组合控制光线通过与否)

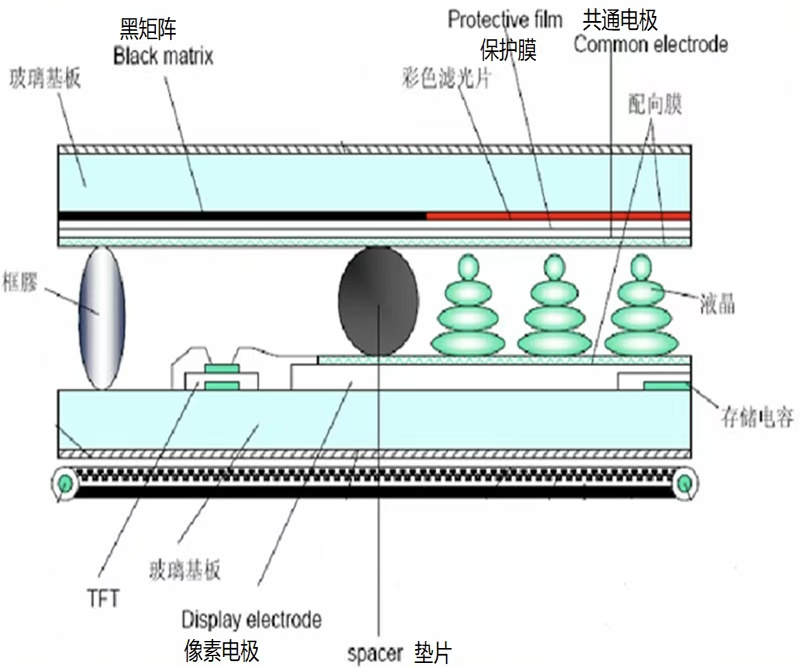

三、LCD结构：LCD的精密“三明治”

一块典型的TFT LCD面板是一个由多层精密结构组成的“盒子”：

玻璃基板(Glass Substrates)：上下两片超薄、超平整的玻璃片，内表面蒸镀ITO透明导电层，形成电极。

液晶层(LC Layer)：填充在上下基板之间的核心材料，是光调制的执行者。

偏光片(Polarizers)：粘贴在玻璃基板最外侧的两片“光栅”。

密封胶框(Sealant)：通常是环氧树脂，将上下玻璃基板粘合密封，防止液晶泄漏。

TFT阵列(TFT Array)：制作在下玻璃基板(阵列基板)上，每个像素对应一个TFT开关和一个储存电容(Cs)。

彩色滤光片(Color Filter)：通常制作在上玻璃基板(彩膜基板)上，每个像素位置包含红(R)、绿(G)、蓝(B)三个子像素的滤光单元。

重要认知：LCD是被动发光器件!它自身不产生光，其亮度完全依赖背光模组(Backlight Unit， BLU)提供光源(通常是白光LED)。LCD只是“有选择地”允许背光通过，形成图像。这与主动发光的OLED、MicroLED有本质区别。

四、TFT LCD：像素的精准控制

TFT技术是驱动现代高分辨率、高画质LCD的核心。其工作原理像电网一样精确控制每个像素：

写入数据：

扫描线(Gate Line)通电(如+24V)，打开一行像素的TFT开关。

数据线(Source Line)输入灰阶电压(Vdata)，通过TFT给像素电极充电，与公共电极(Vcom)形成电场，控制液晶旋转。

储存电容(Cs)保存电压，维持画面稳定。

保持画面：

扫描线断电(如-7.5V)，TFT关闭，储存电容缓慢放电，在一帧时间(约16.7ms)内保持电压，避免闪烁。

合成色彩：

每个像素由红(R)、绿(G)、蓝(B)三个子像素组成，各带独立TFT和滤光片。

通过调节RGB子像素的亮度，混合出任意颜色。

例如，1024x768屏幕实际有235万个TFT!

逐行刷新：

屏幕从上到下逐行扫描：第1行充电→第2行充电→…→最后一行，循环往复。

(TFT像素结构、等效电路及逐行扫描示意图)

五、给终端厂商的关键启示与应用策略

深刻理解LCD原理，能有效指导产品设计、选型和问题排查,给终端厂商的实用建议：

电压控制是关键

确保VGH/VGL电压精准稳定，否则会出现屏幕发暗、重影等问题。

用高品质电源芯片，低温环境要特别注意电压是否够用。

高刷屏要特别注意

高刷新率屏幕需要更强的充电能力，选型时重点看充电率指标。

优化电路设计减少信号延迟。

必须用交流驱动

直流电压会永久损伤屏幕，导致残影。

严格采用点反转/列反转等交流驱动方式。

温度影响很大

根据使用环境选屏(普通/工业/车载级)。

加入温度补偿算法，避免高温/低温时出现拖影。

别把屏幕装在发热元件旁边。

防静电很重要

屏幕很怕静电，接口要加防护元件。

生产时要做好防静电措施。

显示效果优化

根据使用场景选合适亮度的屏幕。

注意屏幕均匀性，避免出现斑痕。

需要广视角就选IPS/VA屏。

简单说就是：电压要稳、防静电要做好、根据使用环境选合适的屏，高刷屏要特别注意电路设计。

LCD非但不是明日黄花，反而在车载显示、工业控制、医疗设备等专业领域焕发新生。一块稳定、可靠的液晶屏，离不开终端厂商对核心原理的深刻洞察。

终端厂商的价值，不仅在于整合资源，更在于吃透技术，将冰冷的参数转化为极致的用户体验——这，才是赢得市场的终极密码。
