屏不亮，示波器戳了半天，电源正常，复位正常，背光也亮了，可画面就是出不来。

你开始怀疑：是初始化命令少写了一个字节?还是时钟频率算错了?

别急着翻论坛。90%的“点不亮”和“花屏闪屏”，都不是驱动Bug，而是你把屏参当成了Excel表格，没把它当成一张活的剧场地图。

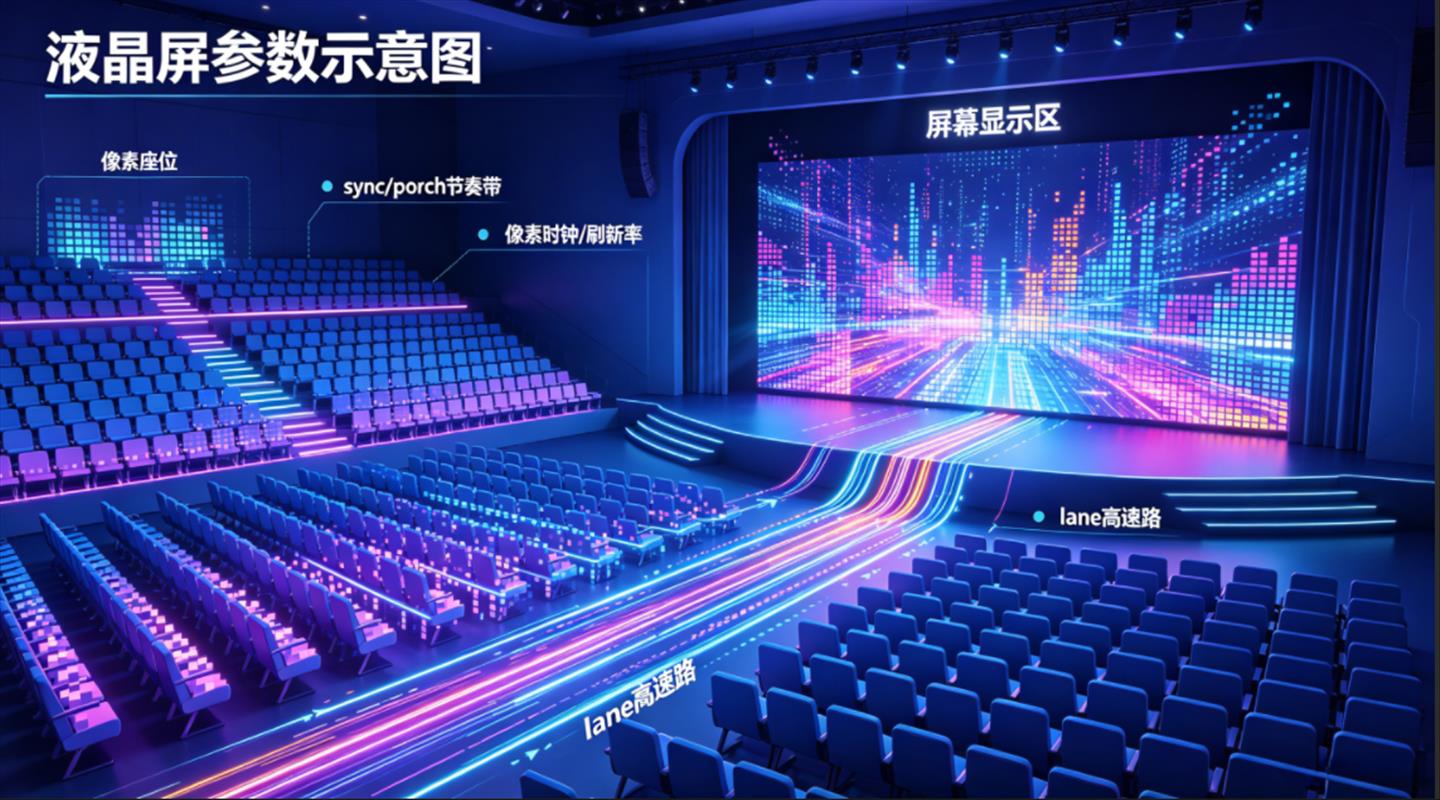

咱们把液晶屏想象成一个剧场：像素是座位，时序是观众进场的节奏，数据通道是运送画面的高速路……

只要这个画面在脑子里立起来，hactive、porch、lane数、bpp……这些天书一样的字段，全都能一眼看透。

一、屏参是什么?一张点屏地图

一块屏能不能正常显示，不光是“分辨率对不对”这么简单。真正的点屏流程像一条流水线：

先确定这块屏有多少像素，也就是画面有多少个“座位”。

再决定每行、每帧之间留多少缓冲时间，这就是porch和sync。

然后算画面要以多快的节奏送出去，像素时钟和刷新率。

接着看数据通道有几条lane，能不能把这些像素按时送到屏上。

如果其中任何一环没对上，表现出来的可能都是“屏不正常”：黑屏、花屏、闪屏、偏色、抖动。但背后的原因可能完全不同。

调屏最怕凭感觉，最好先把地图画出来。

二、分辨率是座位表，porch是过道

先说最容易理解的分辨率。比如一块1920x1080的屏，可以想象成一个剧场：每一行有1920个座位，一共有1080行。

hactive就是每行真正能坐人的座位数，vactive就是一共有多少排。

但剧场不可能只有座位。座位前后要有过道，换场时要有缓冲，工作人员还得知道什么时候开始下一排、什么时候进入下一幕。

LCD也是一样，active区之外还有几段看不见但很重要的时间：

hfront-porch(行前沿) ：一行有效像素结束后到行同步信号开始之间的缓冲。

hsync-len(行同步脉冲宽度) ：告诉屏幕“现在换行”的同步信号持续时间。

hback-porch(行后沿) ：行同步信号结束后到下一行有效像素开始之间的缓冲。

垂直方向也一样：vfront-porch(帧前沿)、vsync-len(帧同步脉冲)、vback-porch(帧后沿)，只是把“换行”换成了“换帧”。

所以porch不是多余字段。它是画面扫描时的呼吸空间。留少了，屏幕节奏太赶;留错了，画面可能偏移、抖动、闪烁。

一个最常用的估算公式：

htotal = hactive + hfront_porch + hsync_len + hback_porch

vtotal = vactive + vfront_porch + vsync_len + vback_porch

pclk_hz = htotal × vtotal × fps

pixel clock(像素时钟)可以理解成节拍器。它每敲一下，就送出一个像素。分辨率越高、porch越大、刷新率越高，这个节拍器就要敲得越快。

在屏参配置里，字段通常长这样(以LVDS为例)：

hactive = 1920

vactive = 1080

hfront-porch = 88

hsync-len = 44

hback-porch = 148

vfront-porch = 34

vsync-len = 5

vback-porch = 6

clock-frequency = 148500000

如果只改分辨率不改porch和clock，就像把剧场座位扩建了，却还按原来的入场节奏放人，迟早要乱。

三、数据通道像高速路，bpp像货物重量

说完时序，再说数据传输。目前市面上主流的两种接口：eDP和LVDS，咱们分开说。

eDP可以想象成一条从主板到屏幕的高速路。它有1到4对数据lane，每对都是一条差分信号通道。

eDP的优势是引脚少、电磁干扰低、支持高分辨率和高刷新率。笔电屏幕大多用eDP，就是因为排线少、省空间。

eDP的速率有多档可选，常见的有1.62Gbps(RBR)、2.7Gbps(HBR)、5.4Gbps(HBR2)，以及更高的8.1Gbps(HBR3)，具体选哪档要看分辨率和色深的需求。

LVDS是另一种差分信号传输技术，在显示器和大尺寸屏幕上非常成熟。它同样用多条lane来传输数据，但协议更简单直接，主要传原始像素数据。

LVDS的传输速率一般在155Mbps到1.923Gbps之间，在18.5英寸及以上液晶显示器中应用非常广泛。

这里有几个关键参数：

lane数：有几条车道。

eDP常见1 lane、2 lane、4 lane;

LVDS常见单通道、双通道。

lane rate：每条车道跑多快。

bpp(bits per pixel) ：每个像素有多重。RGB666是18bpp，RGB888是24bpp。

RGB888比RGB666颜色更细(每通道8bit vs 每通道6bit)，但每个像素也更“重”。同样分辨率和刷新率下，RGB888需要更高带宽。

粗略估算带宽需求：

pixel_rate = htotal × vtotal × fps

payload_bps = pixel_rate × bpp

所需总带宽 = payload_bps × 编码开销(eDP和LVDS都有各自的编码方式)

如果带宽不够，就像高速堵车。轻则闪屏、花屏、偶发抖动，严重时直接不显示。

尤其是4 lane屏被配成2 lane、RGB888被误配成RGB666，都可能让你看到很迷惑的现象。

还有一个很实用的判断：

低刷新率能亮、60Hz花屏;

静态画面还行、动态画面闪;

低分辨率能显示、真实画面不稳定;

这类问题很多时候不是初始化命令的问题，而是链路吞吐和时序余量不够。

四、初始化流程像开机仪式，顺序错了就不开演

屏幕不是一上电就能显示。它更像一场演出，开场前要按顺序做准备：

电源上来，舞台灯先亮。reset拉低再拉高，拉开幕布。

发送init sequence，主持人走流程。然后屏幕从睡眠中唤醒。

最后宣布可以正式显示。背光打开，聚光灯照到舞台上。

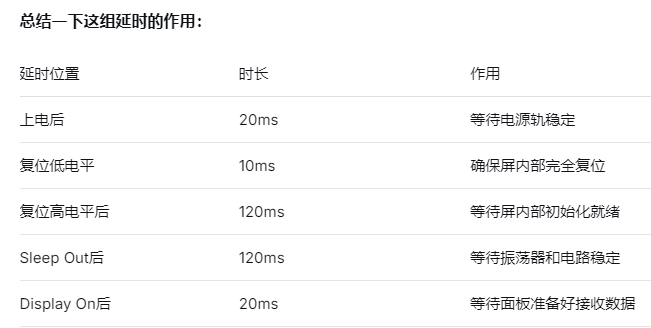

真实驱动流程大致是这样：

第一步：上电，等待电源稳定

给屏幕供电(VDD、VDDIO等电源rail),延时 20ms，等待电源完全稳定。

第二步：复位(Reset)

拉低复位引脚，保持 10ms

拉高复位引脚，等待 120ms

让屏幕内部电路完成初始化复位。

第三步：唤醒屏幕

发送 Sleep Out(0x11) 命令，把屏幕从休眠状态叫醒。

延时 120ms，等待屏幕内部振荡器稳定。

第四步：私有配置

发送屏厂提供的初始化代码(包括gamma校正、电压调节、接口格式等参数)。

这一步不同屏厂、不同型号差异最大，必须严格按规格书来。

第五步：允许显示

发送 Display On(0x29) 命令，告诉屏幕“可以显示画面了”,延时 20ms。

第六步：打开背光

最后再打开背光PWM。

背光一定要最后开，否则可能出现“先亮白屏再出画面”的不良视觉效果。

提醒：以上延时数值是常见参考值，具体以你手中那款屏的规格书为准。不同屏厂的timing要求可能不一样，但上电后这20ms延时，99%的规格书都会要求，不能省。

很多屏厂给的init code看起来像天书，一大串十六进制命令，很难读。

但移植时不要急着“优化”。有些命令控制gamma，有些控制电源电压，有些控制扫描方向，有些控制接口格式。

少一条、顺序变一下、delay短一点，都可能让屏进入一个半正常状态。

工程上最稳的做法是：先原样移植屏厂初始化流程，让屏稳定亮起来;再逐步清理和注释。不要在第一版就凭感觉删命令。

五、出问题时，把现象翻译回参数

调屏最怕听到一句话：“屏不亮，是不是驱动有问题?”这句话太大了。更好的方式是把现象翻译成可能的参数范围。

如果是黑屏，先看：电源有没有起来?reset极性和延时对不对?背光有没有打开?Sleep Out和Display On有没有发出去?数据通道有没有真正进入高速传输?

如果是花屏，先看：RGB666/RGB888是否匹配?lane数和lane速率是否足够?porch和像素时钟是否合理?初始化里的接口格式命令是否正确?

如果是闪屏或偶发黑屏，先看：带宽余量是否太紧?TE(tearing effect)是否配置正确?ESD检测是否误判?电源纹波、reset时序、休眠唤醒流程是否稳定?

如果是偏色，先看：RGB/BGR顺序、bpp配置、初始化里的颜色格式、主控的pixel format。

你会发现，点屏排查不是玄学。它更像顺着一条路线找断点：先硬件，再时序，再链路，最后命令。顺序对了，问题就会从“一团黑”变成“某一段不匹配”。

六、记住这几个比喻，屏参就不难背

最后把几个关键参数再收一下：

分辨率：剧场座位表，决定有多少有效像素。

porch：座位外的过道和缓冲区，决定扫描节奏是否舒服。

sync：换行、换帧的口令，告诉屏幕节奏边界。

pixel clock：节拍器，每秒敲多少像素节拍。

lane数：高速车道数量，决定数据能不能运得过来。

bpp：每个像素的货物重量，颜色越细货越重。

初始化序列：开机仪式，顺序和延时都很重要。

LCD屏参不是一堆孤立数字，它描述的是一场从主板到屏幕的完整协作：画面怎么排队、数据怎么上路、屏幕怎么醒来、背光什么时候打开。

把这张图想清楚，再看规格书、屏参配置表，就会轻松很多。
