做了这么多年整机，你可能一直搞错了LCD漏光的罪魁祸首。

做整机的朋友应该都遇到过这种场景：机器好不容易装好了，通电一测，纯黑画面下屏幕边缘泛出一圈不均匀的白光。

研发说屏不行，屏厂说组装有问题，来回扯皮，项目就这么卡住了。

LCD漏光这事，说大不大，说小不小。到了消费者手里，人家可不管你什么应力、什么公差，黑画面下能看到光，就是质量不好。投诉一到，又是整机厂背锅。

今天咱们不聊虚的，就从一个液晶模组厂的角度，把漏光这件事彻底讲透。根据我们处理过的案例，漏光根源基本跑不出这4种情况。

你看完会发现：相当一部分漏光，其实跟屏幕本身关系不大。

一、LCD漏光到底是怎么来的?一句话说清楚

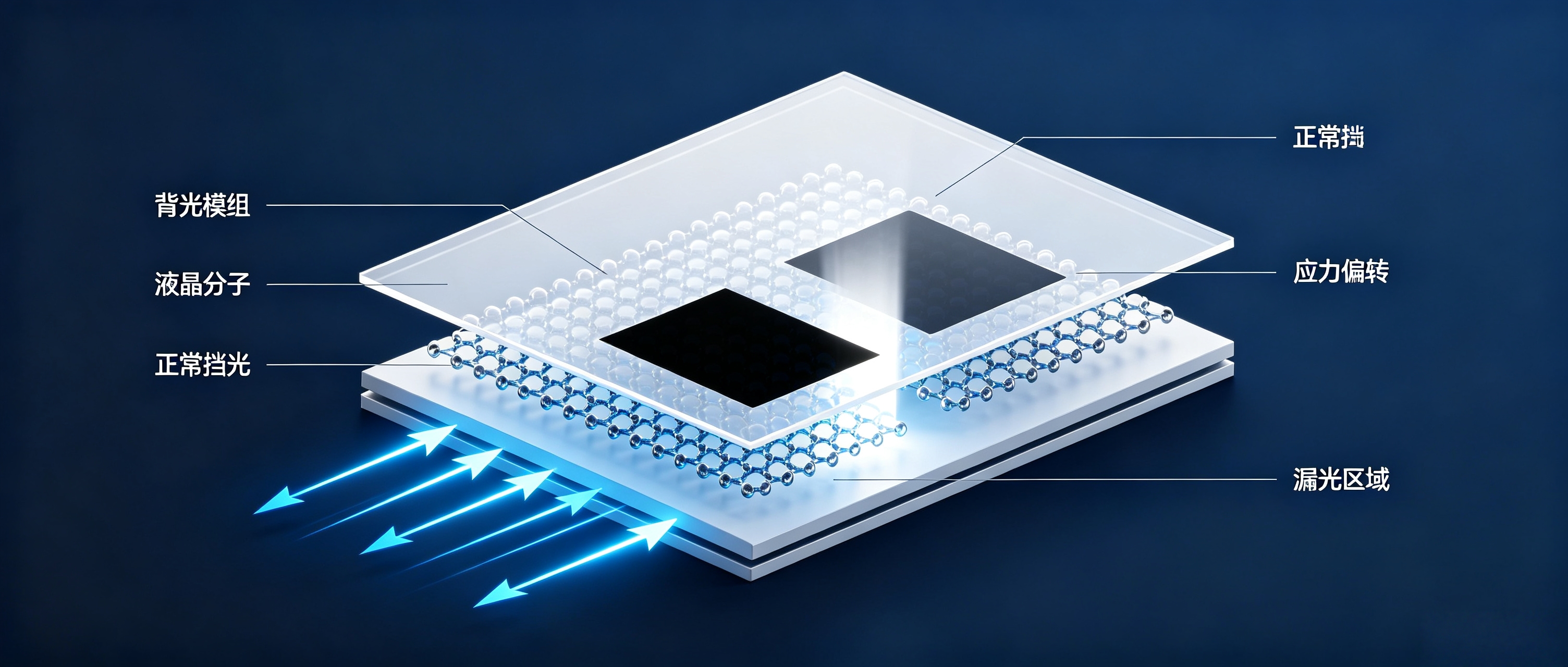

LCD本身不发光，它靠的是背后的背光模组打光。正常显示黑色的时候，液晶分子会"拧"成一个角度，把背光严严实实地挡住。

漏光，就是这个"挡住"的动作没做到位。光线从本不该透出来的地方跑出来了。

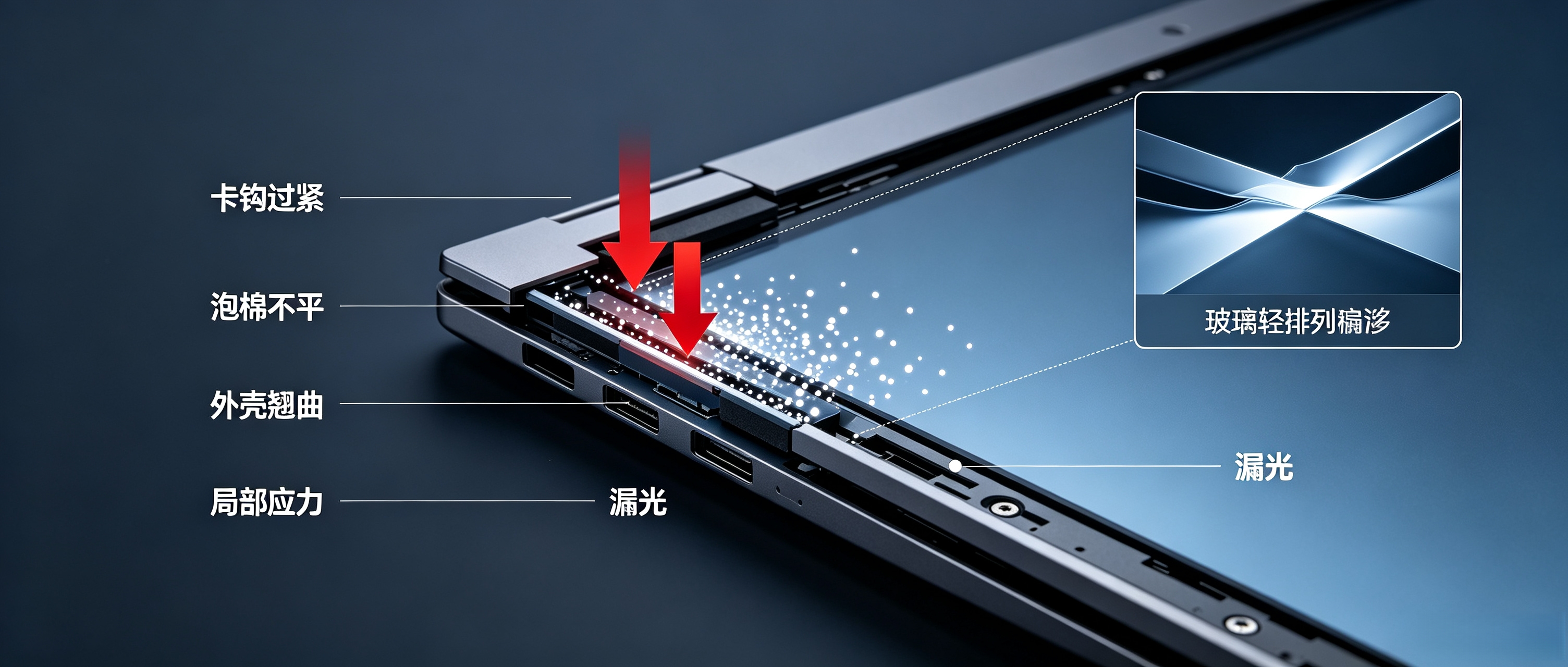

那为什么没挡住?核心原因就两个字：应力。

屏幕在整机里被各种力量挤着、压着、扭着，外壳翘曲、卡钩太紧、泡棉贴得不平，这些外力会让玻璃产生变形，液晶分子的排列也跟着乱掉。

本来应该严丝合缝挡光的光路，就这么被"掰歪"了。

说到底，漏光不是玄学，是力学。

二、四个常见的误区，你踩过几个?

误区一：漏光就是屏的质量问题

这是最大的坑。很多整机厂一看到漏光，第一反应就是找屏厂退货。但实际情况是，大量漏光是在整机组装阶段被"制造"出来的。

同一批屏幕，装到不同结构的壳子里，漏光表现可能天差地别。上来就怪屏幕，方向就错了。

误区二：IPS屏就是容易漏光，没办法

IPS面板因为液晶分子横向排列，在黑态下确实比VA更容易感知漏光。但这不意味着漏光就"理所当然"。

通过优化结构设计、控制组装应力、改善遮光工艺，漏光完全可以控制在可接受范围内。面板特性不是借口，工程能力才是底牌。

误区三：全黑房间测漏光最准

恰恰相反。在黑暗环境里，人眼对微弱光线的敏感度会被无限放大，本来正常光线下根本看不出来的漏光，一关灯就变得"触目惊心"。

用这种标准去卡产品，没有几家能过。行业标准的漏光检测要求在150 lux以上环境光下进行，道理就在这里。

误区四：漏光可以彻底消灭

坦白说，漏光100%杜绝几乎不可能。LCD的物理结构决定了它对外力天生敏感。我们的目标不是让漏光消失，而是把它控制在一个不影响用户体验的范围内。

三、漏光从哪来?四种情况帮你定位

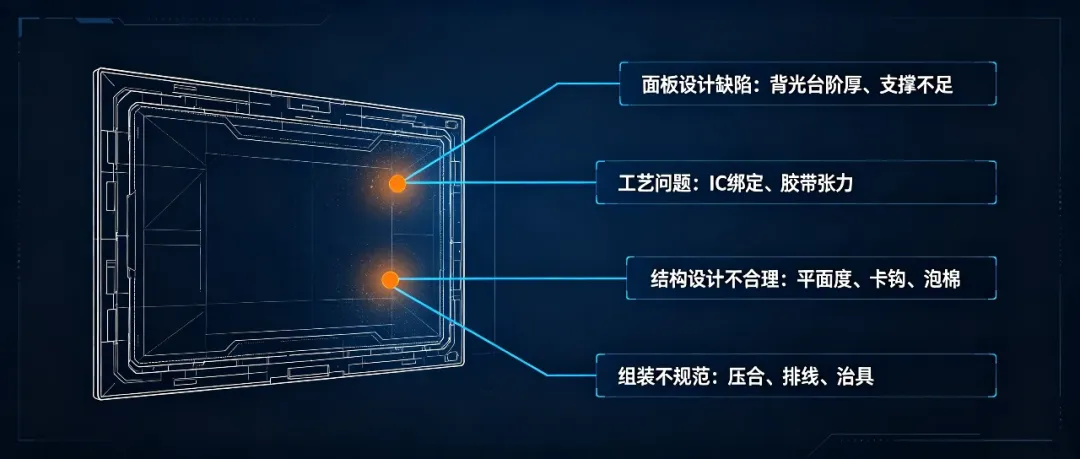

根据我们处理过的案例，漏光根源基本跑不出这四种情况：

第一种：面板本身的设计缺陷

背光结构内部有"台阶"、支撑面不够大、玻璃选得太厚，都会让屏幕抗应力能力变差。玻璃越薄，抗漏光表现通常越好。

因为同样的外力作用下，薄玻璃产生的形变更小，光线穿行时的偏转也更轻微。这是屏厂该优化的方向。

第二种：屏幕生产过程中的工艺问题

比如IC绑定时温度没控制好，会在芯片两端留下应力点，导致局部漏光。或者模组内部的胶带贴得不平、拉得太紧。这些属于屏厂的制程管控范畴。

第三种：整机结构设计不合理(最常见)

外壳平面度不够，装上屏幕后带着屏一起弯;B壳卡钩设计太紧，直接压出点状漏光;屏幕背后的泡棉支撑不均匀，导致屏幕因自身重力下垂弯曲。这类问题占了漏光案例的大头。

第四种：组装工艺不规范

压合治具跟屏幕不匹配，压力分布不均;工人插拔排线时手法不对，引入局部应力。这些看着是小问题，但在量产线上会成倍放大。

一个真实的案例：同样的屏，不同的命

去年我们配合一家笔电客户处理过一个批量漏光投诉。同一批屏幕，装到他们新开的一款机型上，漏光不良率突然飙到两位数。

按照常规思路，客户第一反应是这批屏有问题。但我们到现场一看——同样的屏幕换到老款机型上，漏光就正常了。

问题出在哪?新款外壳为了追求轻薄，平面度标准放得太宽，装上屏幕之后直接把屏带弯了。屏幕本身没问题，是壳子把屏"掰"漏光了。

最后解决方案很简单：加严外壳平面度管控，漏光不良率直接降到了正常水平。屏没换，治具没换，就改了一个规格。

这个案例说明什么?漏光很多时候是系统问题，不是零件问题。

四、遇到批量漏光，按这个顺序查

如果产线出现批量漏光，千万别上来就拆机换屏。拆一遍装一遍，应力状态全变了，越拆越糊涂。

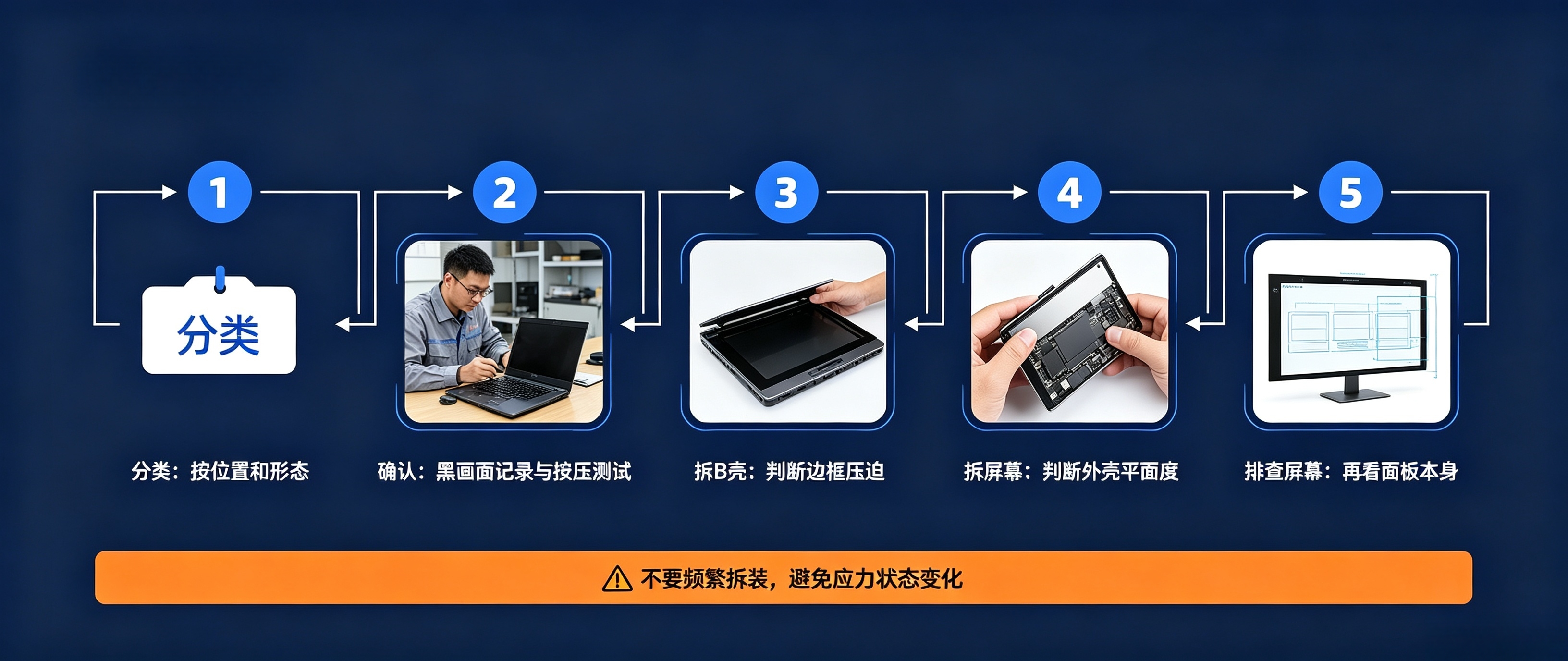

我们建议的排查顺序是这样的：

第一步：先分类，别动手。把漏光的机器按位置、形态(点状还是片状)分开。现象相同的漏光，原因往往也相同，这个判断能帮你省掉80%的弯路。

第二步：确认现象。在全黑画面下记录漏光位置，用手指轻轻按压漏光区域，观察变化。按压后变轻，说明是压迫型漏光;变重，说明结构本身就有问题。

第三步：拆B壳验证。小心拆掉屏幕边框，如果漏光明显减轻，问题就在B壳，卡钩太紧、间隙不够。

第四步：拆屏幕验证。移除固定屏幕的胶带，把屏幕静置半小时。如果漏光有变化，问题在外壳，平面度不够、组装应力太大。

第五步：以上都排除了，再看屏幕本身。

特别提醒：尽量不要做ABA交叉验证，把A机壳的屏拆到B机壳上，再装回去。拆装过程本身就会改变应力状态，得出的结论很可能不准。

五、给你三个建议

建议一：把漏光管控往前移

别等到整机装好了再测漏光。在结构设计阶段，就要评估外壳的平面度、卡钩间隙、泡棉支撑方案。设计阶段解决一个问题，比量产阶段解决一百个问题都划算。

建议二：建立自己的抗漏光标准

不同批次的屏幕、不同结构的壳子，漏光表现都不一样。建议跟屏厂一起，针对你们的具体机型，定一个双方认可的漏光判定标准。什么程度算合格，什么程度算不良，写在规格书里。

建议三：和模组厂做联合评审

最有效的做法是：在整机设计阶段就把屏厂拉进来。屏厂知道自己的屏幕怕什么，你告诉他你的结构怎么设计，他告诉你哪里可能出问题。双方一起评审，比事后互相甩锅强一百倍。

说在最后，LCD漏光这件事，从来不是一个零件的问题，而是一个系统的问题。

屏厂能做的是把屏幕的抗应力能力做到位;整机厂能做的是把结构设计和组装工艺做到位。双方都往前多走半步，这个问题就没那么难搞。

下次再遇到漏光投诉，不妨先问自己三个问题：

同样的屏装到别的机型上漏不漏?

拆掉B壳之后漏光有没有变轻?

这个漏光是点状的还是片状的?

答案出来了，责任方也就清楚了。

漏光不可怕，可怕的是找不对方向。

如果你们正在被漏光问题困扰，欢迎在评论区聊聊具体现象，不同的漏光形态，指向的根源往往完全不同。说不定我们能帮你少走点弯路。

#LCD漏光 #屏幕漏光 #显示器品控 #漏光标准 #LCD屏 #液晶屏 #液晶显示屏 #液晶模组 #屏幕检测
