赛时达:学会查这几个液晶显示屏参数词,英文液晶屏规格书秒懂!

文章来源:赛时达科技 / 作者:赛时达科技 / 发表时间:2024-05-24

当您需要定制液晶显示屏时,通常会遇到一份全英文的液晶屏规格书。对于许多朋友来说,这可能是一份难以理解的文档,他们可能会困惑于从哪里入手,以及哪些参数是重要的。那么,如何快速读懂液晶屏规格书呢?

本文将指导您如何来看液晶屏规格书,解释一些基础的液晶显示屏参数概念,在全英文的液晶屏规格书中,如何通过关键词来找到这些重要参数。



一、如何看液晶屏规格书

一份规格书里最重要的是这页, 包括了选择液晶屏的主要参数, 如尺寸、分辨率、视角方向、工作温度、存储温度、显示区域的尺寸、还有接口类型。

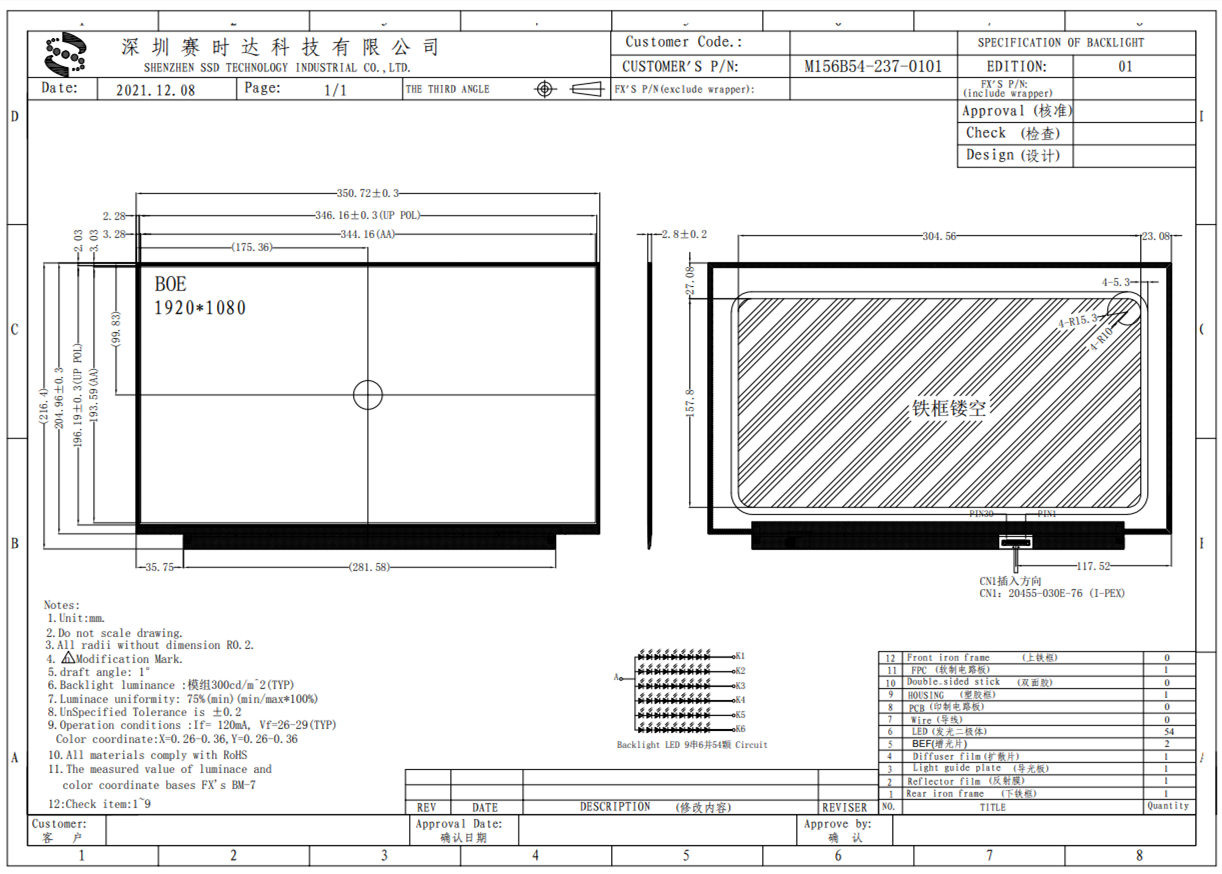

下面图片主要是这个产品的外形尺寸的结构图纸,这个也是确定选型的一个很重要参数,里面包含了外形的尺寸,AA区的尺寸,及厚度,还有FPC接口的类型长度,尺寸等规格,图纸是对于设计结构是尤为重要的参数。



以下图表这些也是比较重要,让您在选型中知道这款液晶屏的亮度、视角范围、对比度等信息。



其实液晶屏规格书大同小异,全英文的也不怕,主要看的就是这三页图的参数,您就能大致确定是不是需要的产品规格;当然液晶屏规格书很完整很详细,里面的内容都是有用的,很多细分的部分都是技术在不同阶段需要参考的。

二、液晶显示屏参数概念

在接下来的内容中,我们将向您介绍一些关于液晶显示屏的基本参数概念,并指导您如何在全英文的液晶屏规格书中,使用特定的关键词来查找这些重要参数。



1、液晶屏面板

液晶显示屏的面板类型主要包括TN(Twisted Nematic)即扭曲向列型、IPS(In-Plane Switching)平面转换型、VA(Vertical Alignment)垂直排列型等。有关详细介绍,请参考看之前发布的文章:TN、VA和IPS液晶面板有什么区别?哪种液晶屏幕更好?



2、液晶屏尺寸

液晶显示屏的尺寸通常是以对角线长度来表示的,单位为英寸(inch)。



不同尺寸的显示屏


不同尺寸的显示屏有不同的应用场景。比如,手机屏幕的尺寸一般在4-7英寸之间、而平板电脑屏幕则在7-13英寸之间。

笔记本电脑屏幕的尺寸通常在11.6-17.3英寸之间,台式电脑显示器的尺寸则在19-34英寸之间,电视屏幕的尺寸则在32-85英寸之间。

对于工业显示屏,它们的尺寸则根据应用场景的不同而有所变化,常见的尺寸有7英寸、10.4英寸、15英寸等。

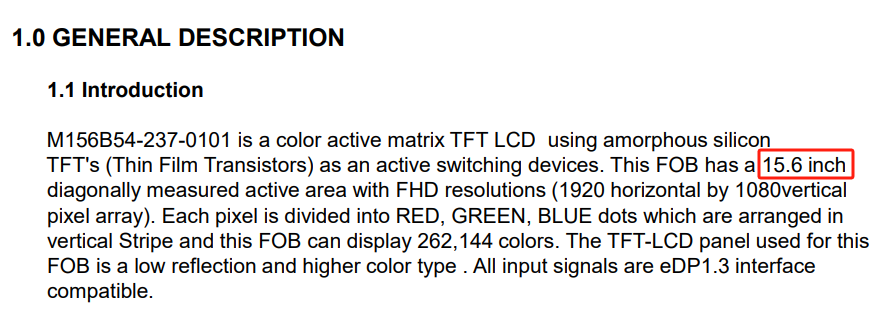

在液晶屏规格书的概述部分,你通常可以通过查找“inch”这个关键词来找到相关的信息。



3、液晶屏纵横比/长宽比

液晶屏的纵横比是指屏幕的宽度与高度之比,常见的长宽比有16:9、16:10、8:3、4:3、32:9等。

即使是同样尺寸的显示屏,也可能有不同的比例。例如,同样尺寸的10.1寸的液晶屏,其比例可能是16:9或16:10,这意味着它们对应的长宽是不同的。在选择触摸屏时,这一点需要特别注意。

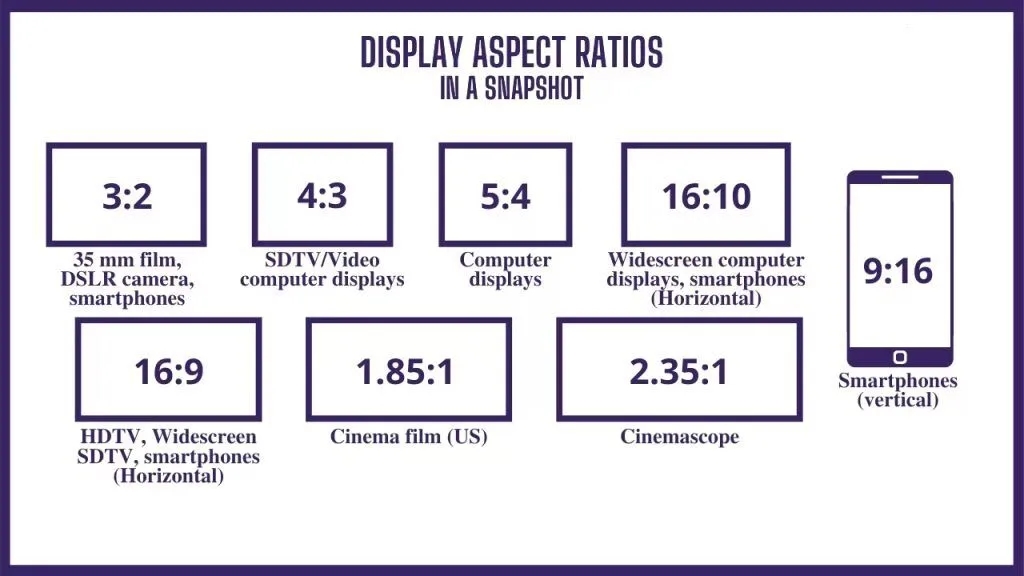

纵横比示例


通常情况下,长宽比不会直接写入规格书,您需要通过计算屏幕宽度除以高度来得到这个比值。

4、液晶屏分辨率

分辨率是指液晶屏上水平和垂直像素的数量,通常以“宽 x 高”的形式表示。

例如,分辨率为 1024*768 的显示器,意味着它在水平方向上有1024个像素,在垂直方向上有768个像素。

分辨率越高,液晶屏显示的内容就越清晰。例如,1920 x 1080 分辨率的液晶屏比 1366 x 768 分辨率的屏幕显示更多细节。



不同尺寸的液晶屏在被称为“高清”时对应的分辨率是不同的。

通常,对于较小的屏幕,如播放器或小型电视,高清(HD)通常指的是分辨率为800*480或1366 x 768的屏幕。而对于较大的屏幕,如电脑或高分辨率显示器,通常认为全高清(Full HD)的分辨率1920 x 1080、2K、4K才能更好地满足高清的要求。

关于分辨率的详细介绍,请参考之前分享的文章:定制液晶屏,显示屏分辨率1080P,2K,4K令人困惑?赛时达带你了解!

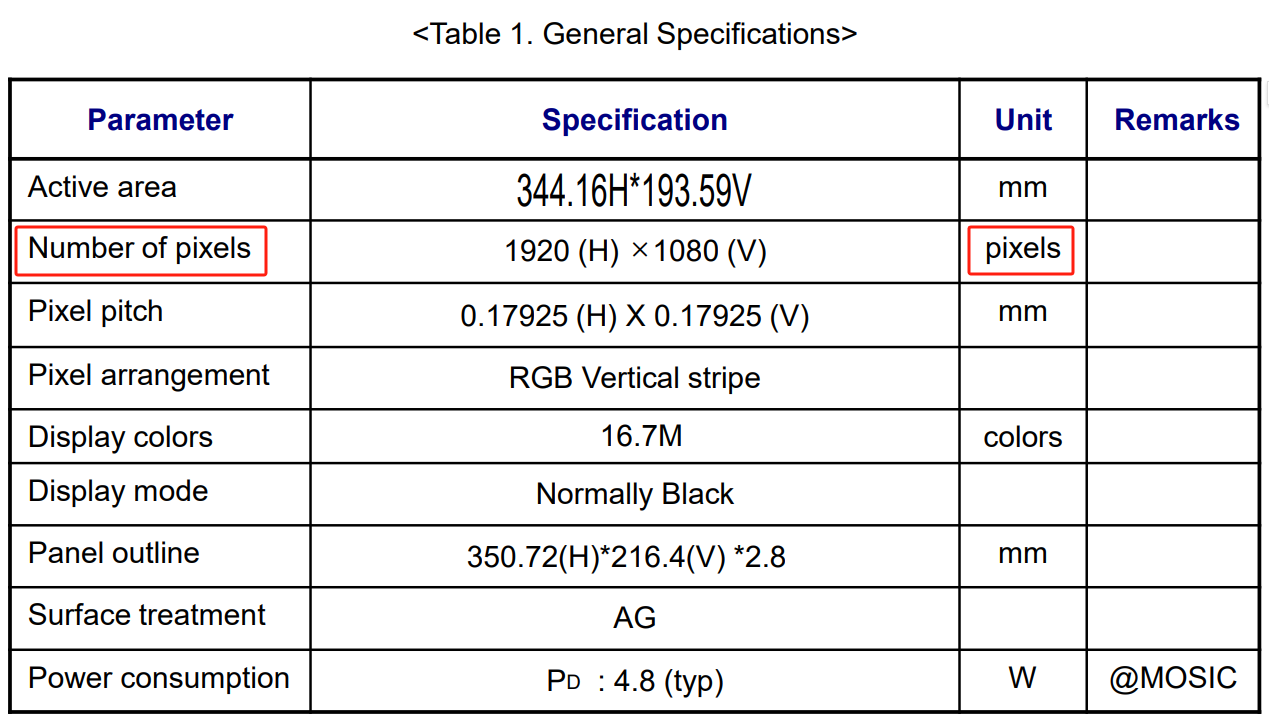

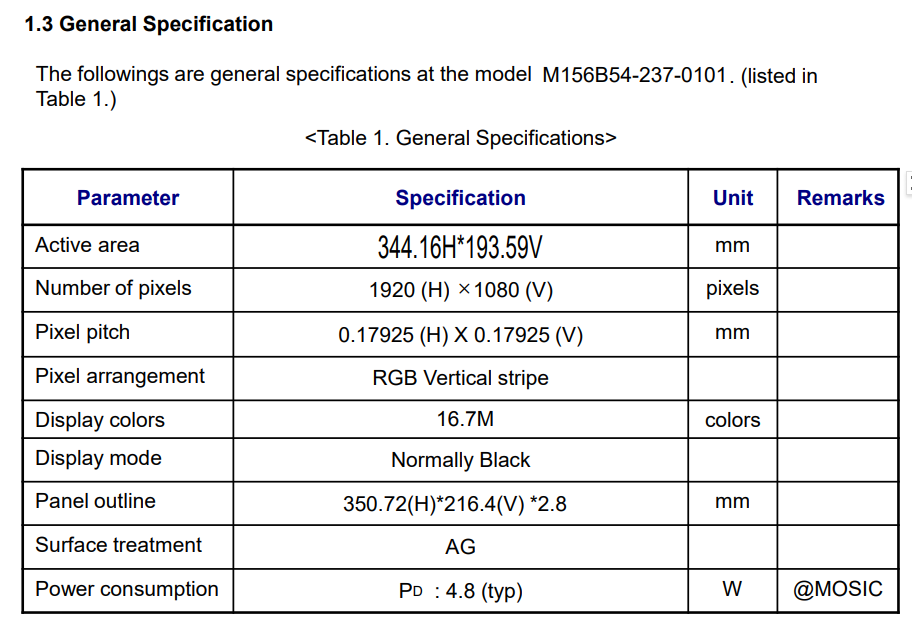

液晶屏规格书中分辨率的查询词为:Number of pixels单位是pixels



以IPS液晶屏的规格书为例


5、液晶屏亮度

亮度是液晶屏显示器的一个重要参数,通常以尼特(nit)为单位表示。

使用环境的光线越亮,液晶屏就要更高的亮度才能看得清楚。

例如,常规亮度在300nit左右的笔记本电脑屏在太阳底下是看不见的。

户外使用的产品,由于太阳光线强烈,都对液晶屏亮度有较高的要求,亮度需要在800nit以上。

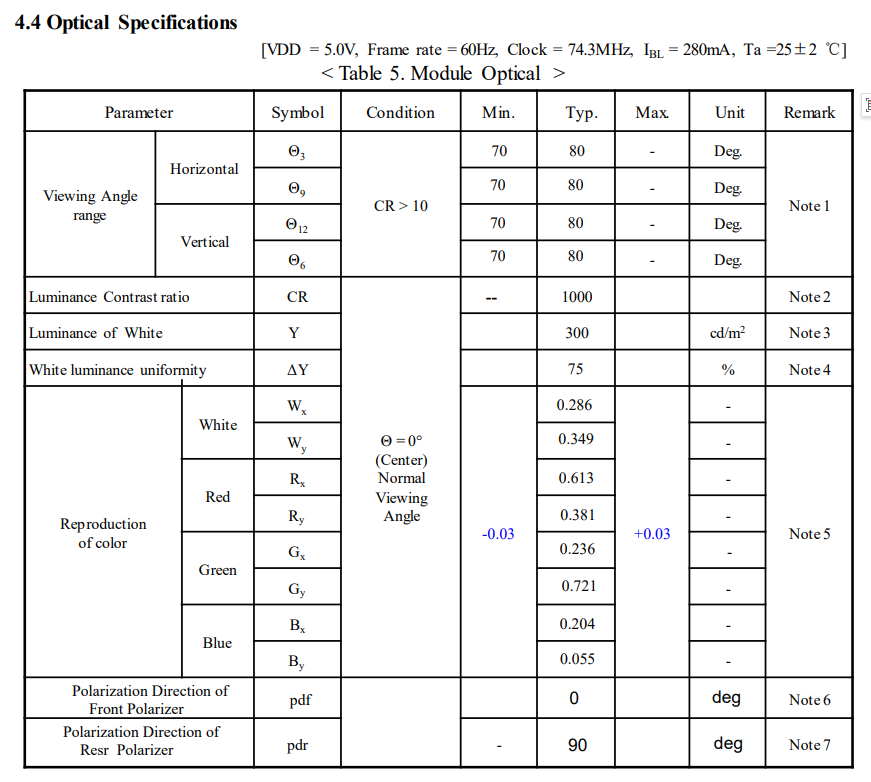

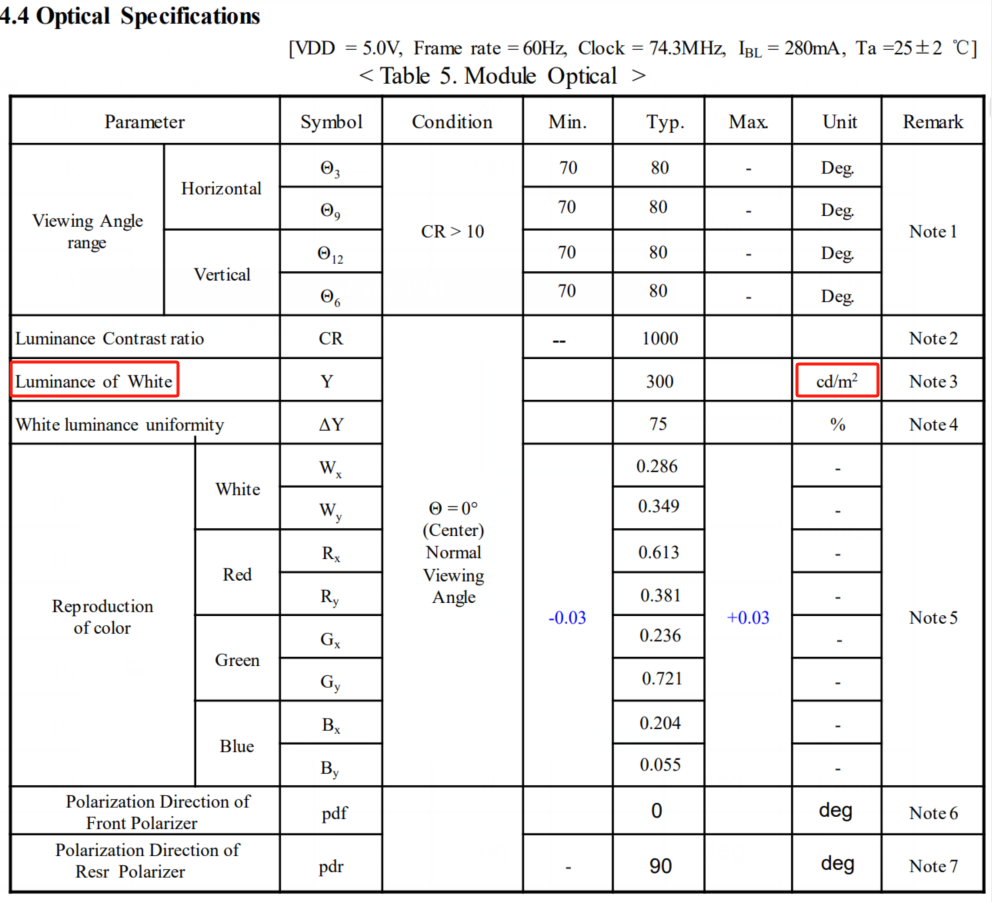

在液晶屏的规格书中,亮度通常查询词为:luminance of White,单位为cd/㎡,这个单位和nit是一样的,1nit=1 cd/m²



6、液晶屏响应时间

响应时间衡量LCD屏幕对输入信号的响应速度,即LCD从暗到亮或从亮到暗的响应时间。这个参数对于动态图像的显示尤为重要,因为快速的响应时间可以减少运动模糊,提供更流畅的视觉体验。

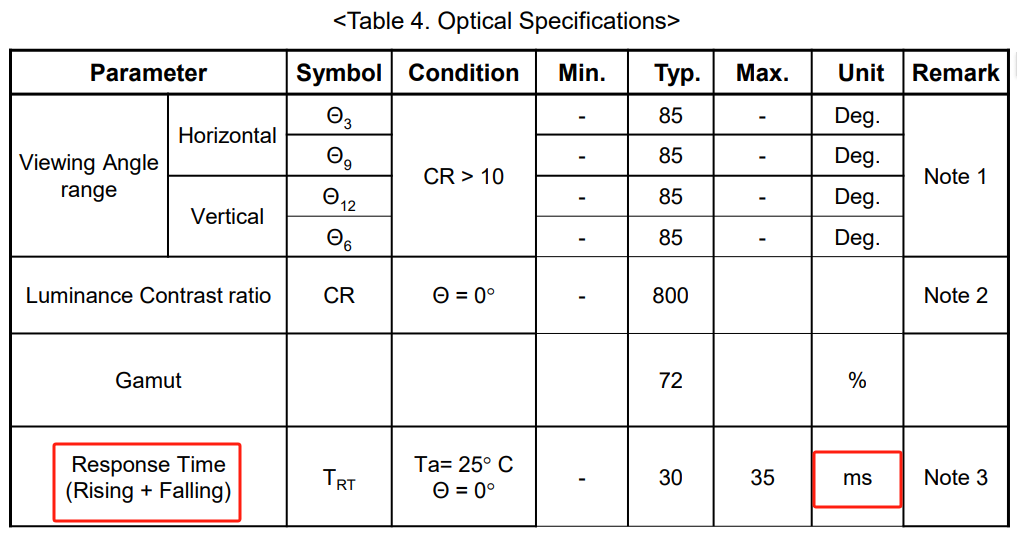

在液晶屏规格书中,响应时间通常以:“Response Time”标识,并且以毫秒(ms)作为计量单位。



7、液晶屏色域

色域是指液晶屏能够显示的颜色范围。它决定了屏幕能够显示多少种不同的颜色,或者说是显示屏能够覆盖的颜色空间。在液晶显示模组的测量中,色域通常以NTSC的百分比来衡量。

NTSC值越高,表明显示设备能够呈现的色彩范围越宽广,色彩种类也越丰富。例如,普通的液晶屏色域大约是45% NTSC,而那些被称为高色域的液晶屏则通常具有超过80% NTSC的色域值。

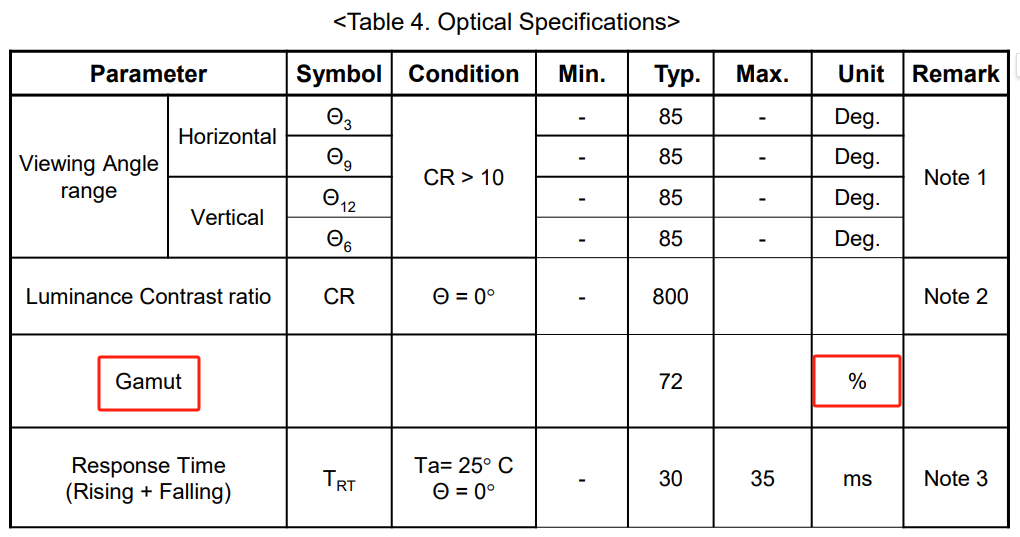

在液晶屏的规格书里,查找色域信息时,可以查找Color Gamut关键词,其单位为百分比(%)。



8、液晶屏色深

色深是衡量液晶显示屏能够展现的色彩丰富程度的一个指标。

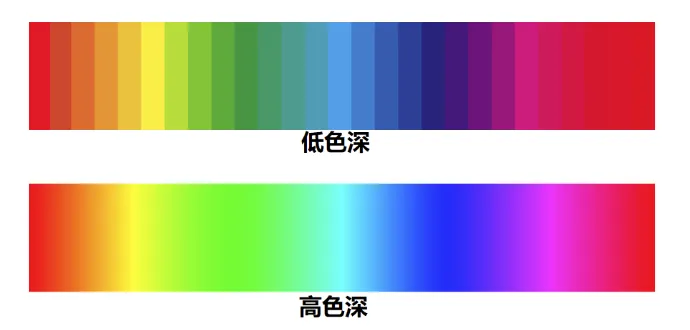

较高的色深,意味着显示屏能够呈现更多的色彩数量,从而使得颜色之间的过渡更加平滑自然,减少了色彩过渡时的条纹或不连续性。当色深足够高的时候,不同颜色之间的变化将非常细腻,几乎无法察觉到颜色的突变。



通常,液晶屏的色深会以能够显示的颜色数量来表示,比如16.7百万色(16.7m)或262千色(262K),这分别意味着显示屏能够展现1670万和26.2万种不同的颜色。

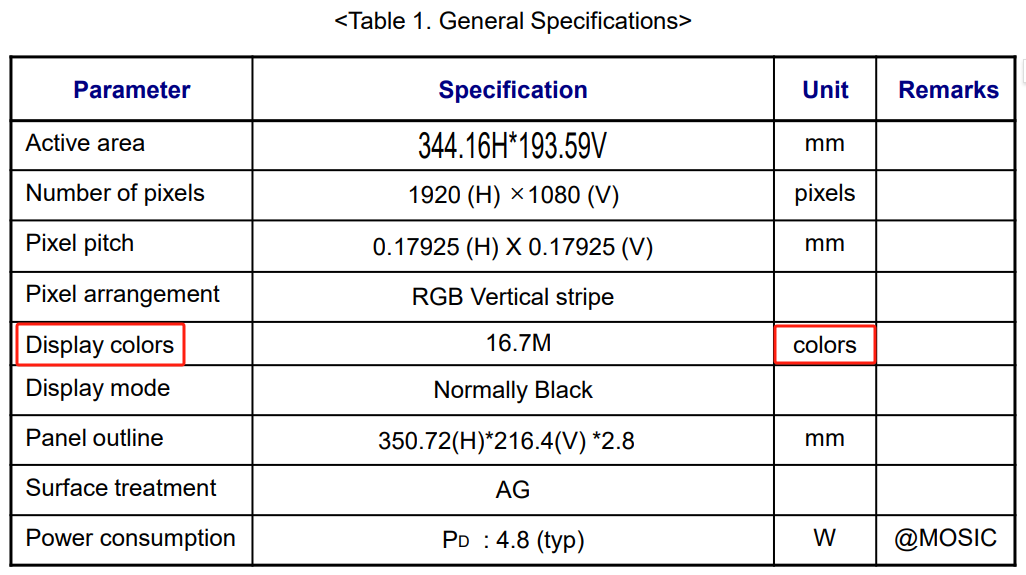

在液晶屏的规格书中,色深通常以Display colors来描述。



9、液晶屏视角

液晶屏的视角是指从屏幕正中心向左右(水平视角)或向上下(垂直视角)观察时,屏幕显示内容仍然清晰可见的范围。视角通常以角度表示,如水平视角为左右各角度,垂直视角为上下各角度。

角度越大,意味着意味着在不同位置观看时屏幕内容的可视性越好。

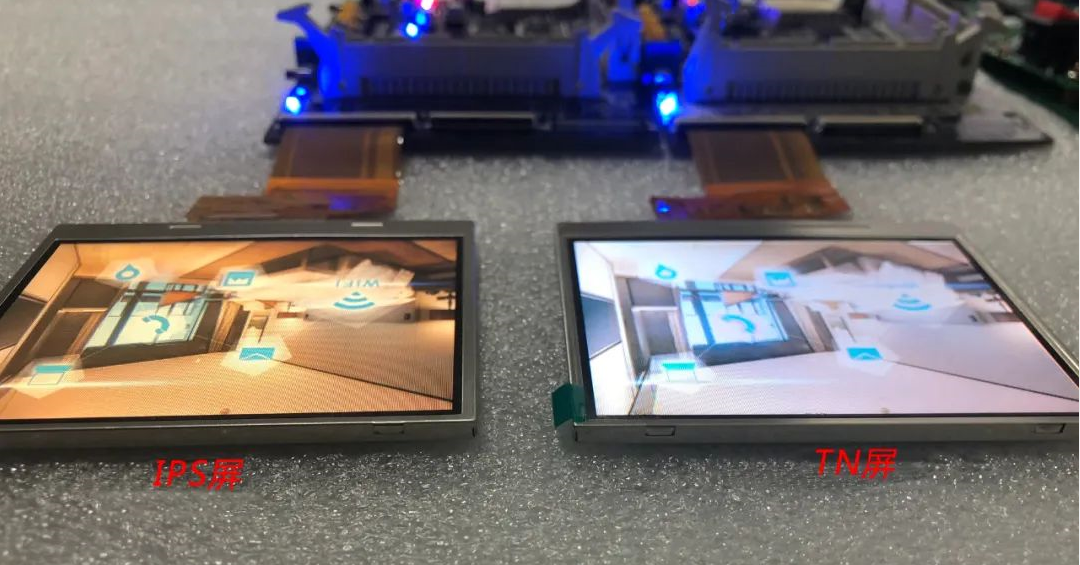

例如,IPS面板的液晶屏提供了近乎全视角的观看体验,其水平视角和垂直视角均接近90度。相比之下,TN面板的液晶屏视角通常较小,大约在45度左右。

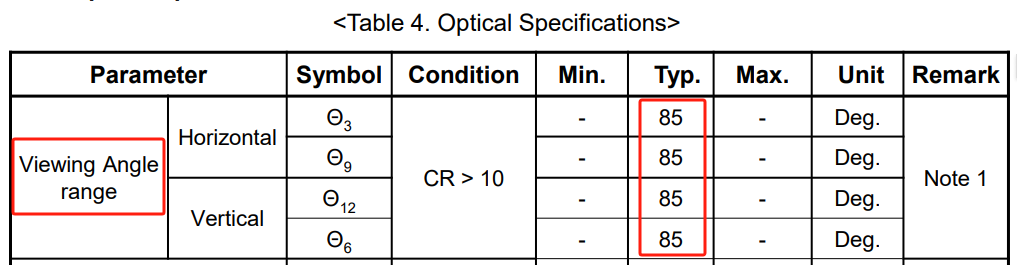

在液晶屏的技术规格文档中,查找视角信息时,可以关注:Viewing Angle这一项,其单位通常以度(°)来表示。



10、液晶屏工作温度

液晶显示屏的工作温度指的是它在正常运行时能够适应的温度区间。这个温度范围由最低和最高工作温度两个数值界定,它们决定了液晶屏可以在何种温度环境下稳定工作。

液晶屏可能会出现性能下降或者损坏的风险。因此,对于特定行业,如工业、军事或医疗领域,工作温度是一个重要的考量因素。

工业级宽温液晶屏通常能够适应更广泛的温度变化,其工作温度范围往往超过-20℃至70℃。

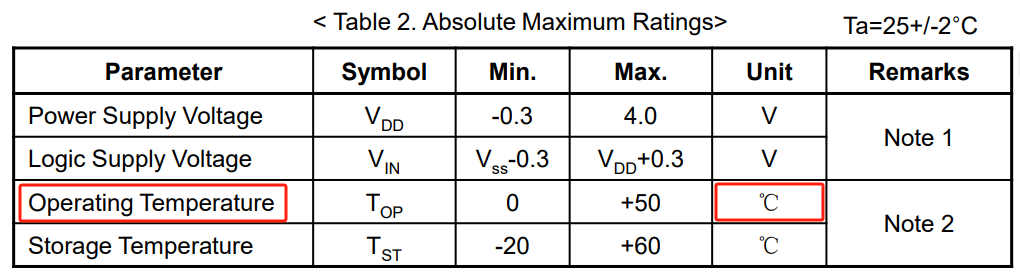

在液晶屏的技术规格书中,这一参数通常以“Operating Temperature”标识,并且以摄氏度(℃)作为单位。



11、使用寿命

液晶显示模块的有效使用寿命主要受其背光光源,即LED灯条的性能影响。一旦光源的亮度显著降低,显示器的实用性就会大打折扣。

液晶显示屏的使用寿命通常以小时为单位进行评估。在正常使用条件下,LCD和TFT LCD的寿命可以持续数万小时。这意味着,如果一台LCD每天使用5个小时,它可以使用超过10年。

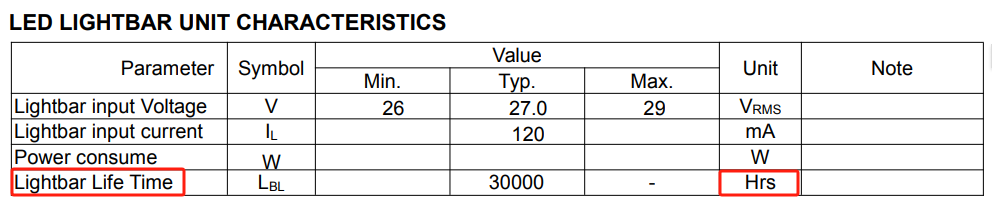

在液晶屏的规格书中,这一参数通常以:life time表示,其单位为hour

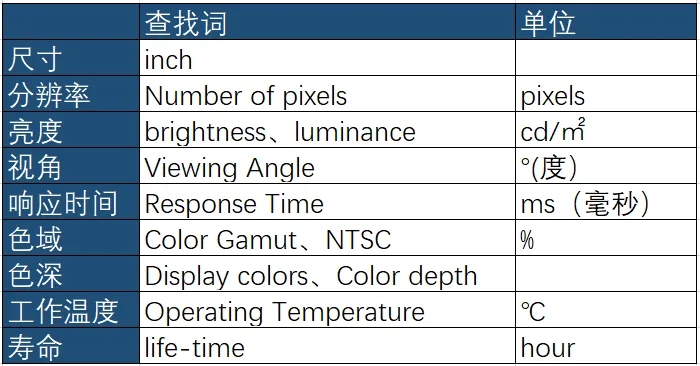

以上介绍了如何看液晶屏规格书,通过学习如何查找和理解上述几个液晶显示屏参数词,这份指南,可以帮助你轻松看懂液晶屏规格书,建议您将这篇文章收藏起来,以备不时之需。
