你有没有遇到过这种情况：显示器或广告机屏幕上，灰色背景中间显示一个黑色方块，方块周围的区域莫名其妙变亮或变暗了?

这不是屏幕坏了，而是一种常见的液晶显示现象，叫做Crosstalk(串扰)。

如果你正在做显示器、笔记本、广告机或者终端设备，这篇文章就是为你写的。

我们不堆术语，讲清楚串扰是什么、怎么来的、怎么避免，帮你少走弯路，少背售后锅。

一、串扰到底是什么?对终端产品意味着什么?

简单说，串扰就是屏幕上某一个区域的画面，受到了另一个区域信号的干扰，导致不该亮的地方亮了、不该暗的地方暗了。

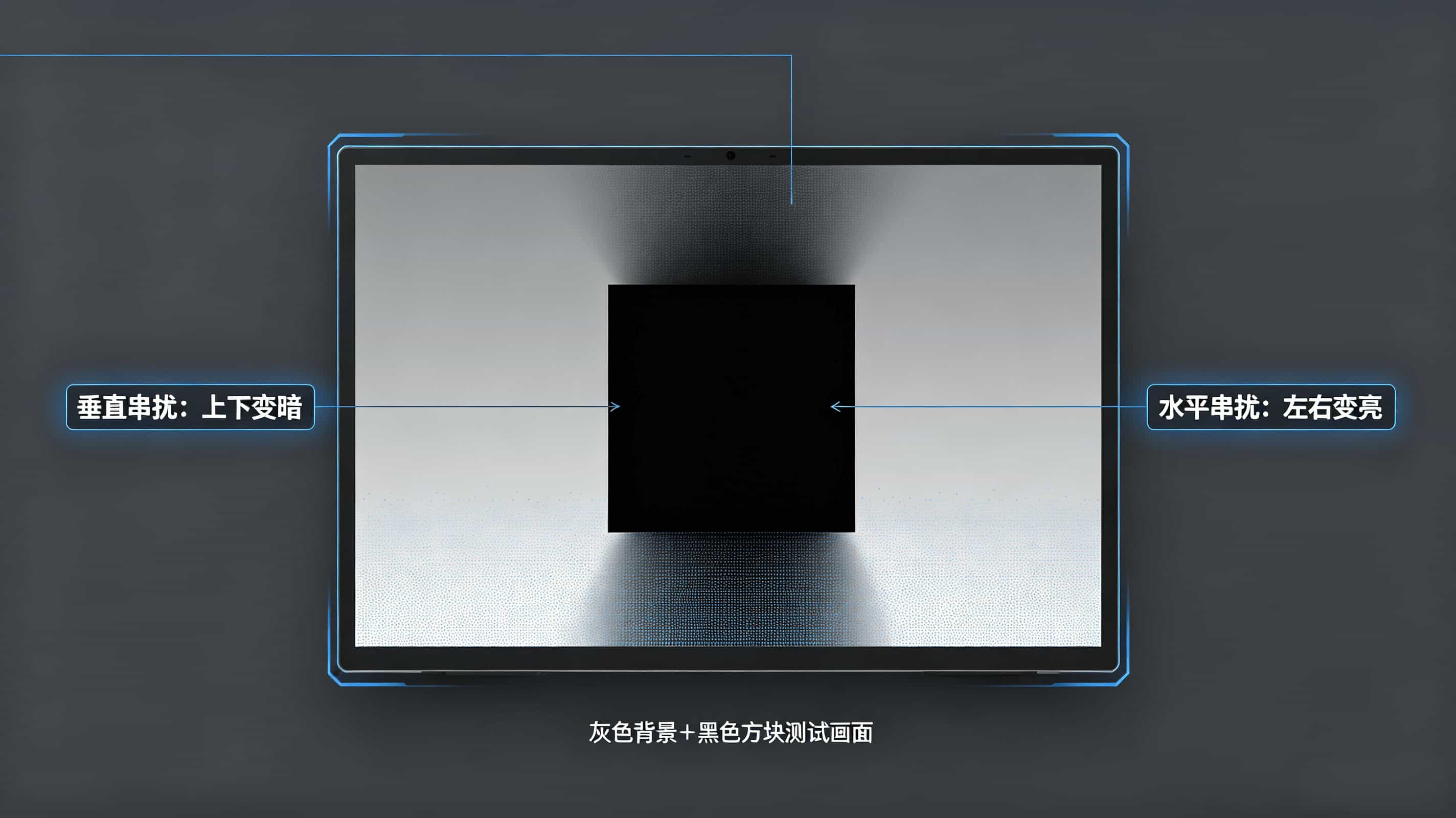

最常见的情况是：灰色背景中间放一个黑色方块，方块上下区域变暗(垂直串扰)，左右区域变亮(水平串扰)。

      听着好像不是什么大事?那你就低估它了。

对终端厂商来说，串扰意味着三件事：

第一，品控翻车。你的产品出厂时没发现，到了客户手里一上电就露馅。尤其是一些对显示质量要求高的场景：设计类显示器、医疗终端、车载屏幕，串扰就是致命伤。

第二，售后成本飙升。一块屏出了问题，客户找你，你找供应商，来回拉扯、退换货、运费、工时，全是真金白银。

第三，品牌口碑受损。终端用户不懂什么是串扰，他们只知道"这屏幕看着不舒服"。一条差评发到网上，或者一张买家秀带图反馈，损失的不只是一单生意。

所以，串扰这个问题，在模组选型阶段就得掐死在摇篮里。

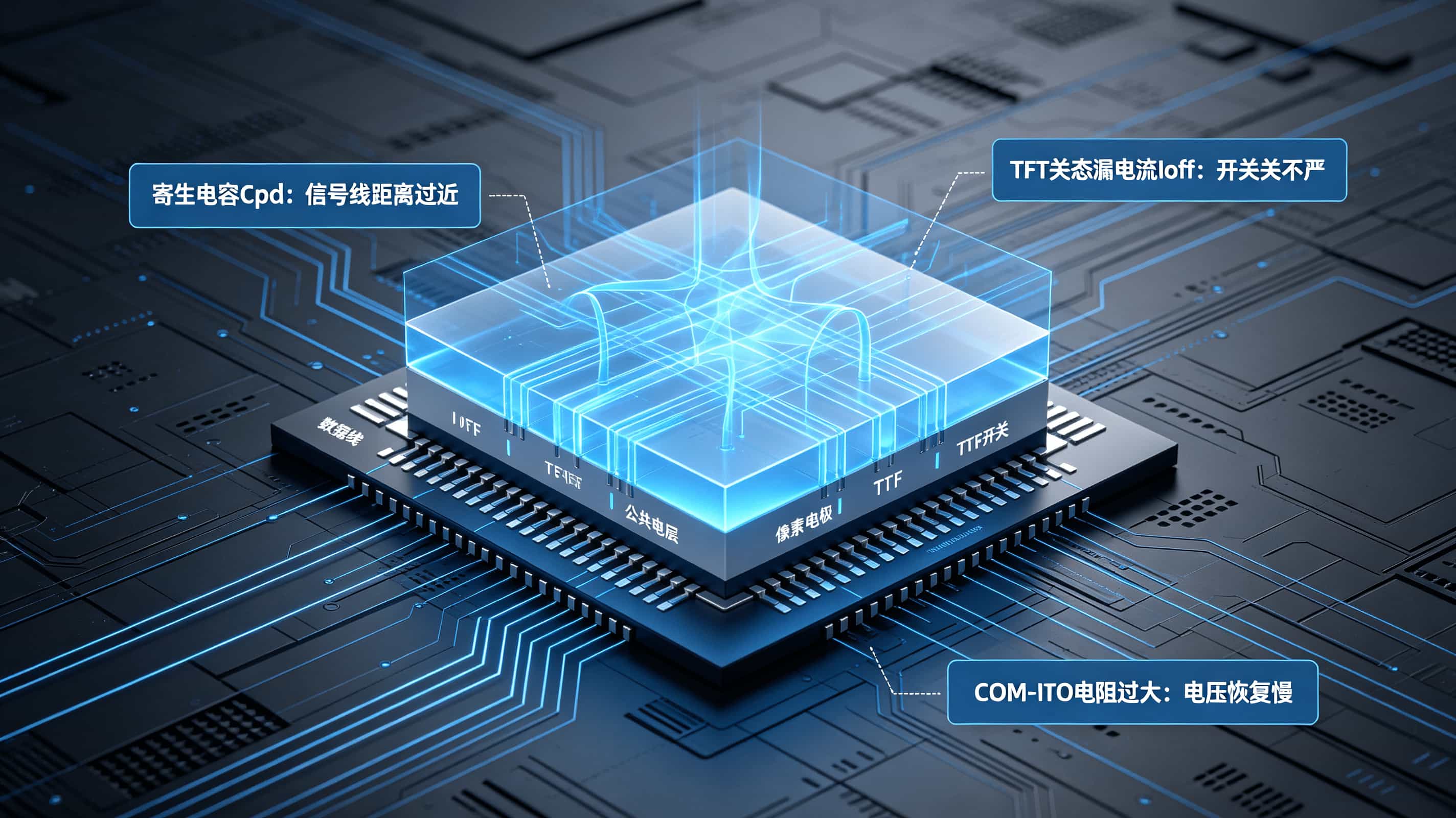

二、串扰是怎么来的?两个元凶

串扰分两种：垂直串扰和水平串扰，成因不太一样。

垂直串扰(上下区域变暗)，主要两个原因：

一是数据线和像素电极之间的寄生电容(Cpd)太大。说白了，信号线挨得太近，互相"串信号"了。

8K面板比4K面板像素数量大了4倍，存储电容反而减小了约80%，像素电压稍微有点波动，显示差异就很明显。

二是TFT关态漏电流(Ioff)太大。也就是本该关闭的开关关不严，漏电了。该关的时候关不严，电流漏过去了，不该亮的像素也跟着亮。

水平串扰(左右区域变亮)，主要和COM-ITO电阻太大有关。简单讲，屏幕的公共电极电阻太大，电压回不去，就串到旁边去了。上板共电极本质上是一个RC延时网络，电阻大了，电压恢复不到设定值，串扰就来了。

此外，驱动IC信号隔离不足、电源滤波不良、FPC弯折应力、整机内部电磁干扰，都可能诱发或加重串扰。

而且说出来你可能不信，有时候串扰不是屏本身的问题，而是整机组装环节造成的。

FPC排线弯折角度不对、内部电磁屏蔽没做好，都可能把一块好屏"装坏"。模组再好，组装不注意也白搭。

三、好消息是串扰是可以被管住的

行业里对串扰是有标准的。我们在Hatter/Ares项目中的要求是Crosstalk < 1.5%，比很多同行3%的标准要严。

这个数字什么意思?就是用专业设备CA310/CA410测试屏幕上A/B/C/D四个点的亮度，亮度差超过2%就判定为串扰不良。

而我们内部管控的1.5%比这个判据更严格，相当于给产品多上了一道保险。

从技术层面，解决串扰有四个方向：

设计上确保数据线与像素ITO间距≥6μm(什么概念?头发丝直径的十分之一)，增加屏蔽层，降低COM电阻，把Vcom ITO线宽做到最大。

行业里也有通过像素结构创新来抵消耦合效应的方案(如华星的相关专利技术)，我们也在持续关注和跟进。

工艺上减小TFT有源层面积，优化栅极关断电压(一般设置在-10.5V左右)，采用双有源层或双栅结构。

比如TFT有源层的厚度控制，偏差超过±0.5μm，漏电流可能就会超标。这些听起来复杂，说白了就是把每个生产环节的精密度提上去。

驱动IC和算法上优化Gamma绑点电压、用动态Vcom补偿算法、8K面板专用补偿算法。算法这东西，好的和差的，效果能差出一大截。

整机组装上FPC弯折应力、内部电磁环境、高温高湿环境，这些都可能诱发次生串扰。模组再好，组装不注意也白搭。

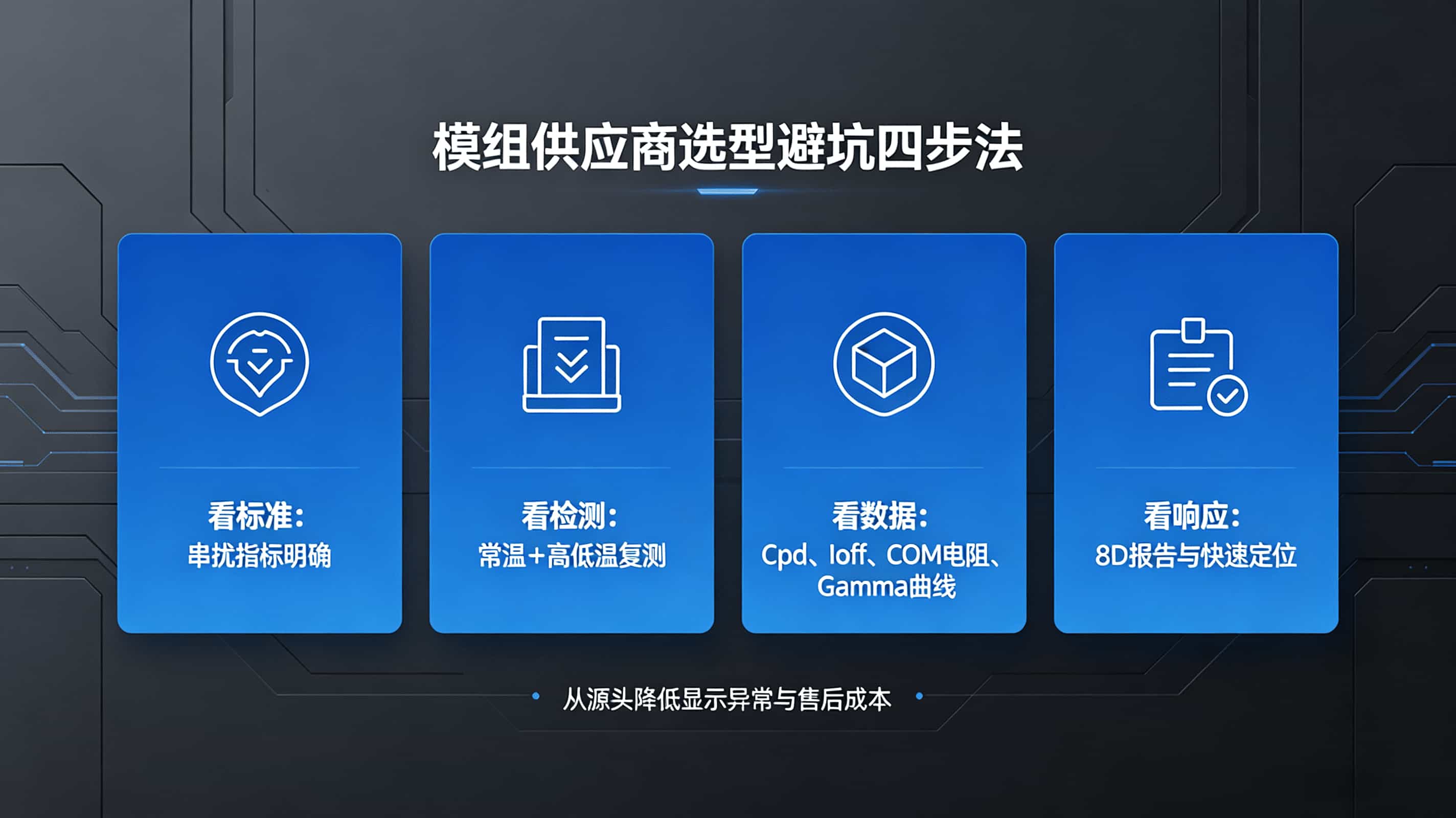

四、对终端厂商来说，怎么选模组供应商不踩坑?

结合我们这些年和显示器、笔记本、广告机客户打交道的经验，给你四条实在建议：

第一，看标准。问清楚供应商的串扰标准是多少。如果对方含含糊糊说不出具体数字，或者标准比3%还宽松，建议直接pass。因为标准不明确的供应商，出了问题你连追责的依据都没有。

第二，看检测流程。好的模组厂不光做单体检测，还会做整机级复测。车载显示领域甚至要做高低温环境可靠性测试。

只测常温不测高低温的，冬天夏天容易出问题。尤其是北方冬季干冷、南方夏季湿热的环境，温度一极端，串扰就原形毕露。

第三，看数据。要求供应商提供Cpd、Ioff实测数据、COM电阻值、Gamma曲线。数据不会骗人，敢给你看数据的，心里有底。

第四，看问题处理能力。出问题了怎么办?有没有8D报告?能不能快速定位是Panel端还是驱动端的问题?这些决定了你出了事之后是被动挨打还是快速解决。

我们赛时达做的是10.1英寸到32英寸的液晶显示模组，主要服务显示器、笔记本、广告机、终端设备厂商。

10.1到32英寸这个尺寸段，对串扰的控制要求尤其高。尺寸适中、像素密度不低，用户又是近距离观看，一点小偏差都逃不过眼睛。我们在串扰控制上的投入，也正是因为这个区间不容有失。

从设计阶段保证数据线与像素ITO间距≥6μm，到工艺上严格管控TFT有源层参数，再到出厂前用CA310/CA410逐片检测，1.5%的标准不是随便定的，是拿实测数据一点点磨出来的。

说白了，模组厂和终端厂商是站在同一条船上的伙伴。你的产品卖得好，我们才有持续订单;你的产品因为屏的问题被退回来，我们也会受影响。

所以，如果你正在选型液晶显示模组，或者在为现有产品的显示质量问题头疼，欢迎随时联系我们。你可以直接在公众号后台回复"串扰"，一对一沟通，帮你少踩坑。

串扰不是玄学，是每一个细节都做到位的回报。

一块好屏，是双方一起做出来的。
