报告全绿，客户现场却批量花屏、残影、不显示……问题出在哪?

我先说个做智能终端的粉丝朋友留言吐槽的事。

他们用了一批工控屏，功能调通了，小批量跑了俩月也没事。等正式产品发到港口设备上，头一批冬天就出幺蛾子了。

北方港口，零下三十度，屏幕拖影拖到看不清字，操作员直接骂设备冻傻了。

夏天梅雨季，南方客户报修，说屏幕里面一片雾气，背光板上都是水渍，最后花屏了。

还有个做车载后装的朋友更冤，屏发到中东，夏天暴晒后屏乱跳、显示发黄，客户说要退货。

他拿着报告问：这些屏出厂前明明都做了高低温测试，报告全绿，怎么到用户手里还是花式出问题?

我跟他说，你不是没做测试，你是没搞懂高低温、恒温恒湿、冷热冲击、老化、盐雾，到底在帮你盯LCD的哪种疑难杂症?

很多企业现在做环境可靠性测试，还停留在“客户要”“审核要”“同行都做”。流程走了，报告出了，但失效机理没抓住。

那报告再绿，也只是心理安慰。

今天这篇文章，我把这5类试验拆开，直接用大白话讲：它们分别解决LCD液晶显示屏模组的哪些实际问题。

一、高低温试验：看LCD在极端冷热里，显示是否还正常

高低温试验，说白了就是把液晶屏扔到很热或者很冷的环境里，盯着看它会不会显示异常、响应变慢、材料变形。

注意：分两种状态：

工作状态：模组上电运行，看显示功能是否正常。

存储状态：模组断电，考核材料、结构是否在极端温度下损坏。

高低温主要解决LCD这3类现场问题：

1. 高温把液晶和背光烤变形。液晶材料膨胀，导致盒厚不均(mura)、显示发黄、响应速度异常。背光里的导光板热胀变形，直接导致亮度不均、出现亮斑暗影。



2.低温把液晶冻僵，把FPC冻脆。液晶活性下降，响应极慢、拖影严重、对比度掉得厉害。FPC排线在低温下变硬脆化，一弯就裂。

3.仓储和运输把屏闷出内伤。很多人只盯使用温度，不盯仓储温度。集装箱暴晒、夏天仓库闷热，模组不通电反而更容易出问题。偏光片收缩、胶框变形，这些在装机前就已经坏了。

哪些场景必须重视? 车载中控、户外充电桩、工业HMI、笔电(尤其是要卖到东北、俄罗斯、中东的)，一个都别想绕过去。

常见误区：有人拿标准温度范围当万能答案。标准写-20℃到70℃，他就照抄。

温度边界一定要跟真实场景走。你的屏如果只用在恒温车间，根本没必要瞎冲;反过来，如果装到发动机舱旁边的设备上，标准上限可能还不够。

二、恒温恒湿试验：看水汽是否钻进去，让显示内伤

很多人以为恒温恒湿就是“高温再加点湿度”。

不是。

这项试验本质是看：空气里的水汽，会不会一点点钻进模组内部，把背光、偏光片、驱动电路慢慢搞坏。

它和高低温最大的区别：高低温盯冷热边界，恒温恒湿盯热和湿一起泡着时，会不会出慢性病。

它主要解决LCD这3类问题：

1. 屏内雾气和背光腐蚀。潮气进去后，背光膜材起皱、导光板发白，显示出现大面积亮斑。驱动IC引脚发生电化学腐蚀，造成显示线缺或黑屏。



2.偏光片失效。偏光片吸湿后边缘分层、起泡。你从正面看不出来，侧着一看全是气泡，这种屏基本废了。

3.FPC邦定区接触不良。这是最隐蔽的。FPC与玻璃连接的ACF(异方性导电膜)吸湿后接触电阻变大，造成显示闪烁、缺行缺列。时好时坏，最难排查。

哪些场景必须做? 户外设备、智能家居、车载(尤其是南方和沿海市场)、医疗监护仪。

常见误区：有人拿IP等级来替代恒温恒湿。“我们做了全贴合，还怕潮?”

IP挡的是液态水，恒温恒湿盯的是气态水汽。你能挡雨，不代表能挡雾。

后来他们一批设备发到华南，梅雨季一来，特别是回南天，箱体内部大面积结露，板子短路。这不是防水失效，是压根没做对验证。

三、冷热冲击试验：看LCD内部不同材料，会不会被忽冷忽热扯裂

冷热冲击，很多人拿它跟高低温混着说。我再直说一遍：

高低温是“慢慢煮”，冷热冲击是“猛地抽”。

它看的是温度快速切换时，模组内部不同材料热胀冷缩速度不一样，会不会把邦定区、胶层、背光结构硬生生扯伤。

它主要解决LCD这3类问题：

1. 玻璃与边框/胶框开裂。玻璃热膨胀系数和塑料/金属边框不一样。一冷一热来回切，液晶盒间隙突变，出现永久性残影或重力mura。这种坏法，不跑这项试验根本发现不了。






2.FPC邦定区微裂纹。这是车载屏的死穴。FPC和玻璃连接的邦定区，冷热冲击几百个循环后，ACF导电粒子破裂或脱离，造成显示缺行缺列。前期表现是偶发闪烁，后期直接缺线。

3.背光结构脱层。灯珠焊点开裂，或者导光板固定结构松动，导致背光闪烁、亮度不均、甚至完全不亮。

哪些场景必须做? 汽车电子(这是重灾区)、户外通信设备、所有异种材料连接的结构。

常见误区：有人用高低温循环去替代冷热冲击，理由是“设备不够”。差很多。

慢速温变时，材料有时间释放应力，真正的内伤不一定能被逼出来。该用冷热冲击箱的时候，别拿高低温箱凑。

四、老化试验：提前筛掉那些“出厂好、用不久”的显示问题

老化试验，说白了就是让模组连续通电跑一段时间。让那些“刚开始看着正常、用一阵就掉链子”的问题，提前暴露。

它主要解决LCD这3类问题：

1. 早期失效。驱动IC、背光灯珠这些电子件，刚用那段时间最容易坏。老化就是在出厂前，把这些“早夭品”筛掉。



2.装配和工艺缺陷。虚焊、接触不良、FPC压接不到位，上电两分钟看不出来。连续跑24小时、48小时，温升一上来，问题就藏不住了。

3.参数漂移。亮度、色温、触摸灵敏度，刚上电时可能漂得厉害。不做老化筛选，客户拿到手就会觉得“怎么每台表现都不一样”。

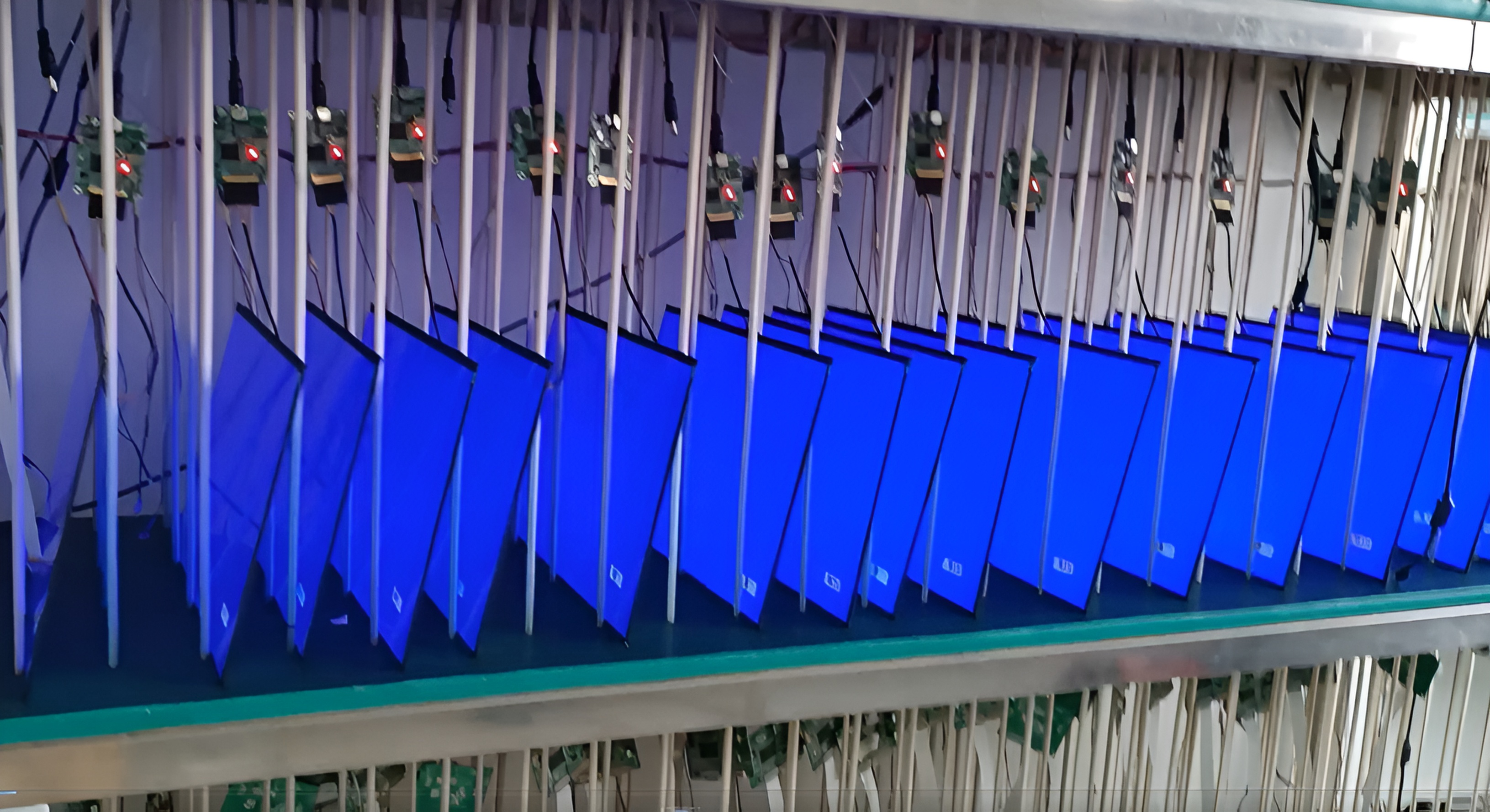

正在老化的液晶显示模组实拍图

哪些场景必须做? 批量出货的笔电屏、工控屏、医疗屏、车载屏，只要是批量出货，老化都很有必要。

常见误区：两个。

一是觉得常温老化就够。不够，适当加温度应力，缺陷暴露效率会高很多。

另一个是觉得老化时间越长越保险。老化看的是筛选效率，不是拼时长。

五、盐雾试验：看金属接口和FPC,是否在腐蚀环境中烂掉

盐雾试验这块，行业里最大的坑我先说出来：

盐雾多久，不等于自然环境里能用多久。

“24小时等于海边一年”，这种话别信。这就是拍脑袋。

盐雾试验真正干的事，是把模组放到带腐蚀性的盐雾环境里，快速把金属件、镀层、接口的防腐短板逼出来。

它主要解决LCD这3类问题：

1.金属PIN脚/金手指腐蚀。腐蚀导致接触电阻增大、信号衰减。轻则显示闪烁，重则完全不显示。

2.金属屏蔽罩/螺丝生锈。锈蚀后可能产生碎屑掉落，引起内部短路。这种坏法，你根本想不到是螺丝害的。

3. FPC露铜区/焊点腐蚀。盐雾环境下，FPC露铜区域和焊点会被腐蚀断路。这是沿海市场最常遇到的问题。

哪些场景必须做? 海边用的工控设备、户外充电桩、航海设备、沿海基站。

常见误区：一个很典型的坑：供应商说镀层能顶500小时盐雾。结果抽检，100小时不到就开始红锈。切开一看，拐角位置镀层厚度严重不足。如果那批货直接发到沿海，半年返修都算客气。

盐雾这项，两个死结论：

第一，别拿盐雾时长直接算寿命。

第二，试验做完别只擦一擦看外观，关键位置该拆就拆。不拆，你真不知道FPC接口和邦定区有没有被腐蚀。

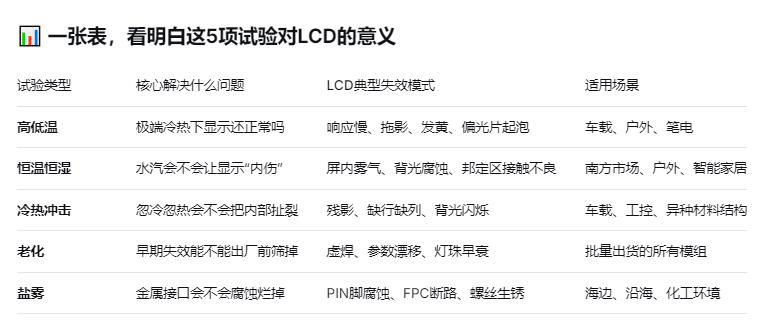

六、这些试验怎么组合用?

研发阶段：高低温、恒温恒湿、冷热冲击，暴露设计缺陷。

小批量验证：加做盐雾(针对户外/海边项目)和老化(验证工艺稳定性)。

量产抽检：主要做老化和部分高低温，快速筛选。

顺序注意：盐雾试验后试件已被腐蚀，不适合再做功能测试;冷热冲击通常放在振动测试之前。

极简口诀(记这个就够了)

怕冻怕烫、显示异常，看高低温;

怕潮怕雾、屏内起祸，看恒温恒湿;

怕冷热交替、界面扯裂，看冷热冲击;

怕早衰、怕虚焊，看老化;

怕接口腐蚀、金属生锈，看盐雾。

你以后别再上来就问“客户要求做哪些标准”。先问自己一句：

我的LCD模组，最怕哪种死法?

这个问题答对了，试验大方向就不会错。

最后真心跟你说， 很多工厂不是不会做试验，是把试验做成了交差。

报告好看没用，用户手里不出事，才叫真过关。

我们赛时达做LCD液晶显示模组，尺寸从10.1英寸到32英寸，覆盖10.1/10.8/11.6/13.3/13.6/14/15/15.6/18.5/21.5/22/23.8/27/31.5英寸，广泛应用于电脑、笔电、工控、车载、医疗等终端场景。

如果你正在为LCD模组的可靠性发愁，或者不确定自己的产品该做哪些测试，请把你的问题发消息过来，我们来帮你对症下药。

毕竟，你的产品用在什么环境，你最清楚。但每种环境对应哪种“疑难杂症”，我们可以一起搞清楚。
