很多做电脑屏、笔电屏、工控屏的老板，经常遇到一个问题：

两家供应商报价差30%，样品看着差不多，一量产就翻车：亮度不均、边缘漏光、用半年发黄……其实，问题都藏在LCD模组的“层”里。

今天我们就把一块完整的液晶显示模组一层层拆开，用最直白的话告诉你：每一层是干嘛的，哪一层最容易偷工减料，以及你要重点看哪里。

一、先搞明白LCD模组

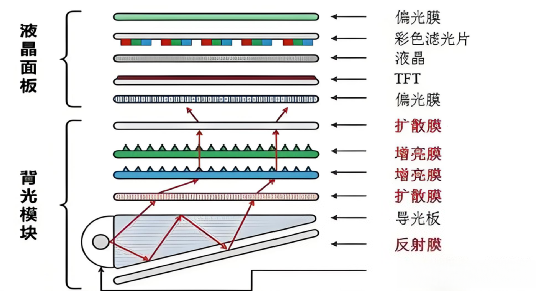

从光学功能和核心构成角度的简化拆分，LCD模组 = 背光模组 + 液晶面板

LCD模组不只是一块玻璃。它本质上是一个“背光+控光”的组合系统。

背光模组负责：发光(提供白光)

液晶面板负责：控光(让光线变成图像)

两者缺一不可。没有背光，液晶就是块黑玻璃。没有液晶，背光就是块亮瞎眼的白板。

所以，你拿到手的每一块屏幕，其实都是这两大块的精密叠罗汉。

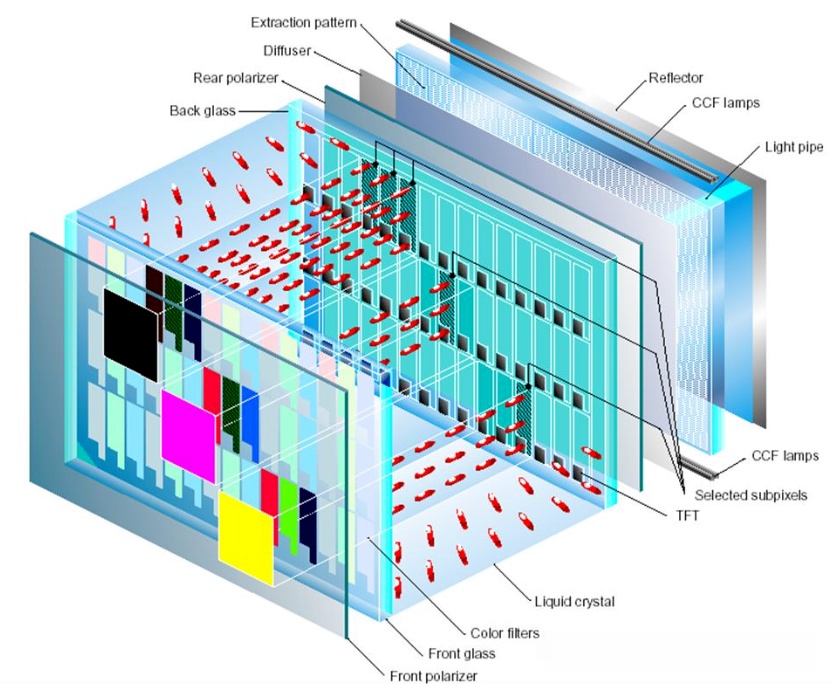

二、从下往上拆：背光模组(6层，负责发光)

很多人以为背光就是几颗LED灯。错。

一个靠谱的背光模组，至少包含下面6层，少一层或者降一层，效果就差一档。

1. 背板(铁框/胶框)

作用：固定所有层，散热。

坑点：便宜货用薄铁皮，散热差，灯条寿命短。

怎么看：用手按一下边框，软的就要小心。

2. 反射片

作用：把LED灯往四周漏的光反射回来，提高亮度。

坑点：劣质反射片发黄反光率低，同样的灯，亮度少20%。

怎么看：用白纸对比，好的反射片更白、更亮。

3. LED灯条

作用：光源。侧入式(灯在边缘)或直下式(灯在底部)。

坑点：灯珠数量减少、用低亮灯珠，导致亮度不均。

怎么看：点亮后看边缘有没有明显暗区。

4. 导光板(LGP)

作用：把LED的“点光源”变成均匀的“面光源”。亚克力材质，上面有精密网点。

坑点：网点设计差→出现光斑、水波纹。

怎么看：纯白画面下，有没有明暗交替的条纹。

5. 扩散膜

作用：把光线打散，消除网点和灯影。

坑点：少贴一张或换薄的，画面会有颗粒感。

怎么看：近距离看白色背景，是否干净。

6. 增亮膜(BEF/棱镜膜)

作用：把向侧面跑的光聚拢到正面，提高亮度。通常用两层(正交放置)。

坑点：只用一层或角度不对，正面亮度明显下降。

怎么看：从正面和侧面分别看，亮度差别是否过大。

小结：背光模组占整个LCD模组成本(含人工、折旧、管理等)的30%–50%。报价便宜很多的，基本都在背光上动了手脚。

三、继续往上：液晶面板(6层：负责出图象)

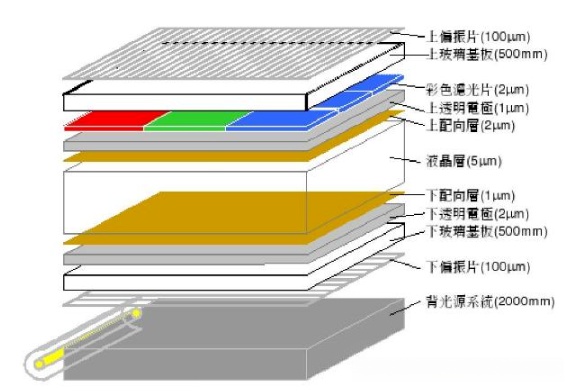

液晶面板这是真正显示图像的核心，也是“三明治”结构，上玻璃、液晶、下玻璃，两边贴偏光片。

7. 下偏光片

作用：把背光发出的白光，变成单一方向的偏振光。

坑点：老化快、耐候差，用几个月就收缩、起泡。

怎么看：高温高湿测试后边缘是否起皱。

8. TFT阵列玻璃基板

作用：上面刻着几百万个TFT开关，给每个像素独立通电。

坑点：玻璃材质差、制程精度低，像素漏电、显示闪烁。

怎么看：灰度画面下有没有不规则的闪烁。

9. 液晶层

作用：几微米厚的液态晶体。通电时分子旋转，像一扇光阀，控制光通过的量。

坑点：液晶纯度不够，响应变慢，拖影明显。

怎么看：播放快速移动的画面，看有没有尾巴。

10. 彩色滤光片(CF)

作用：把白光过滤成红、绿、蓝三个子像素。每个像素由RGB三色合成。

坑点：色点偏移、膜厚不均，颜色不正，偏蓝或偏黄。

怎么看：纯白画面下是否发黄或发蓝。

11. 上偏光片

作用：和下偏光片偏振方向正交(90°)。配合液晶旋转角度，决定亮还是暗。

坑点：贴合偏移，漏光、对比度低。

怎么看：全黑画面下边缘有没有灰白色的光。

12. 表层保护玻璃/盖板

作用：防刮、防指纹、抗反射。

坑点：没有AR(抗反射)膜，户外反光严重。

怎么看：放在灯光下，看镜面反射是否刺眼。

四、一句话串起来整块LCD模组

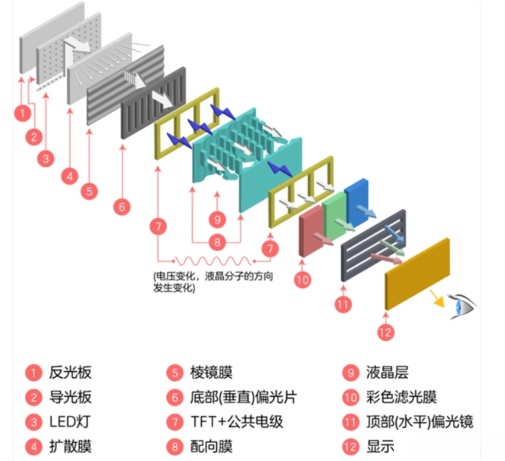

背光发出白光 → 下偏光片变成偏振光 → TFT控制液晶旋转 → 彩色滤光片上色 → 上偏光片决定亮暗 → 最终你看到图像

从最底层的铁框，到最顶层的盖板，整整十几层。每一层的材料、工艺、贴附精度，都直接影响你最终产品的显示效果和退货率。

五、给终端厂商的真心建议

你是做电脑屏、笔电屏、显示器屏或者终端设备的。你的客户不会拆开模组看，但他们能看到，亮度不均、漏光、偏色、拖影。

所以，选LCD模组供应商时，别只看样品和价格。

问清楚这4个问题：

背光模组用了哪几层膜?扩散膜和增亮膜各用了几张?

导光板是自己的网点设计还是公版?

偏光片和液晶是哪个档次的材料?

出货前有没有做高温高湿、老化测试?

一个连以上问题都答不清楚的供应商，建议直接跳过。
