你有过这种社死现场吗?

辛辛苦苦做了一批高端笔电屏，客户收到货后，直接发来一张花脸照片：左边屏幕发蓝，右边屏幕发黄，中间勉强算白。

客户劈头盖脸就问：这屏是二手拼凑的吧?色温一致性这么差，这笔记本我们怎么卖给用户啊?

你跟供应商理论，对方甩过来一句：我们出货的LED色温都是标称3000K，符合行业标准。

你哑口无言，只能含泪打折赔偿。

如果你有这种经历，或者你不想有这种经历，今天这篇关于 LED“Bin区”的硬核科普，建议你转发给你公司的工程师、采购、生产和品质部同事一起看。

一、为什么LED需要分Bin

我们做电脑屏、笔电屏的都知道，液晶自己是不会发光的，全靠背后的LED灯当打光师傅。

但很少有人关心这个打光师傅的脾气。

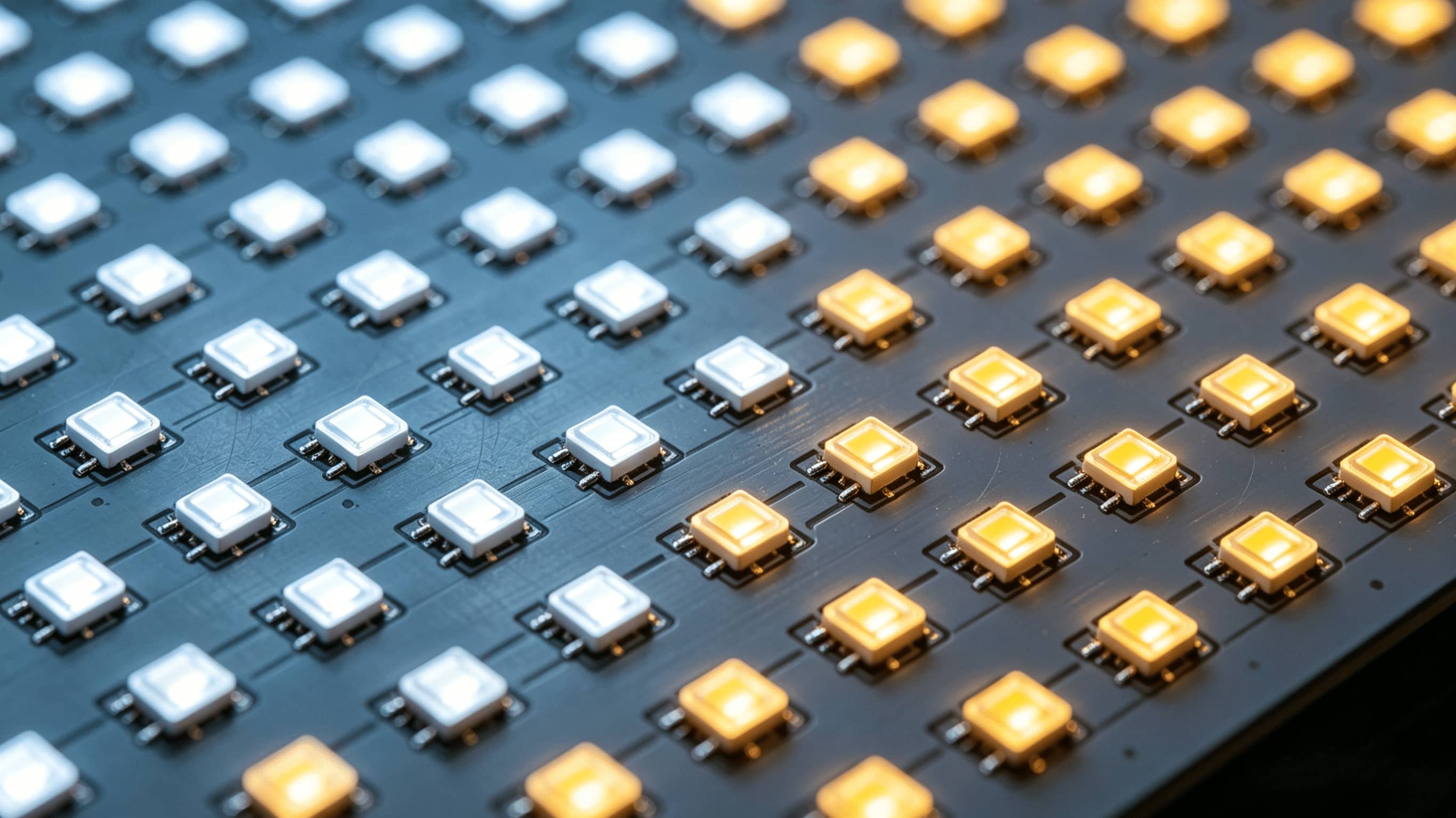

现在的LED芯片制造，精密程度堪比绣花。即使同一台机器、同一批原料，只要荧光粉涂层差千分之一毫米，或者晶圆切割偏差一丁点儿，两颗灯珠的脸色就完全不同：一个给你冷脸(冷白)，一个给你热脸(暖黄)。

这就是屏幕阴阳屏、花脸的罪魁祸首。

由于半导体制造工艺的微小差异，即使是同一批次、同一型号的 LED，它们在亮度、颜色和电压上也不可能做到 100% 完全一致。

于是，为了确保最终产品(如 LED 灯带、显示屏)的光效均匀一致，LED行业引入了Bin(分档)的概念。

制造商必须通过专业设备测试这些参数，并把光电参数相近的LED归入同一个“盒子(Bin)”里，确保同一批次产品的高度一致性。

二、什么是LED Bin

在LED生产过程中，每一颗灯珠在封装完成后，都会进行光电参数测试。

测试的主要指标通常包括：

光通量(Luminous Flux)

色坐标(Color Coordinate)

正向电压(Forward Voltage)

由于半导体制造工艺的客观原因，这些参数不可能做到完全一致。

因此厂家会按照测试结果，将LED灯珠划分到不同区间。

每一个区间，就叫做：Bin。

简单来说：Bin就是LED参数分档。就像水果分果级，顶级的卖高价，次一级的卖平价，坏的直接扔。没有Bin分级的良率数据，是没有任何分析价值的无效数据。

例如在同一型号LED中：

光通量 100–110 lm → 一个 Bin

光通量 110–120 lm → 一个 Bin

色坐标也会按照类似方式进行分档。

三、分Bin的3个主要维度

通常，制造商会根据以下三个指标将 LED 放入不同的“Bin”：

(1) 光通量 (Luminous Flux) / 亮度 Bin：指 LED 的亮度等级。测量LED的“光通量”，单位是流明(lm)，直接决定灯珠有多亮。

例如，同样是 0.2W 的贴片 LED，有些实际发光可能是 20 流明，有些可能是 22 流明。

它们会被分为低亮 Bin 和高亮 Bin。亮度高的为“高Bin”，亮度低的为“低Bin”，高Bin产品通常比低Bin价格高出30%以上。

(2) 色温Bin(CCT Bin) / 颜色坐标 (Chromaticity) Bin

色温Bin(CCT Bin)以开尔文(K)为单位：3000K是暖黄光(像夕阳)，6000K是冷白光(像正午阳光)，4000K为中性自然光。

色坐标Bin(Chromaticity Bin)基于CIE 1931色度图中的(x,y)坐标，精确描述颜色的“位置”，确保光不偏绿也不偏红，是保证颜色一致性的核心依据。

对于白光： 分 Bin 是为了确保色调的纯正(不要发绿或发粉)。

对于彩光： 分 Bin 是为了确保色彩的准确(红色就是标准红，而不是橙红)。

(3) 电压 (Forward Voltage) Bin：指 LED点亮所需的工作电压。这在使用恒压电路或电池供电时非常重要，如果电压不一致，会导致亮度不同或发热不均。

四、Bin区的行业标准

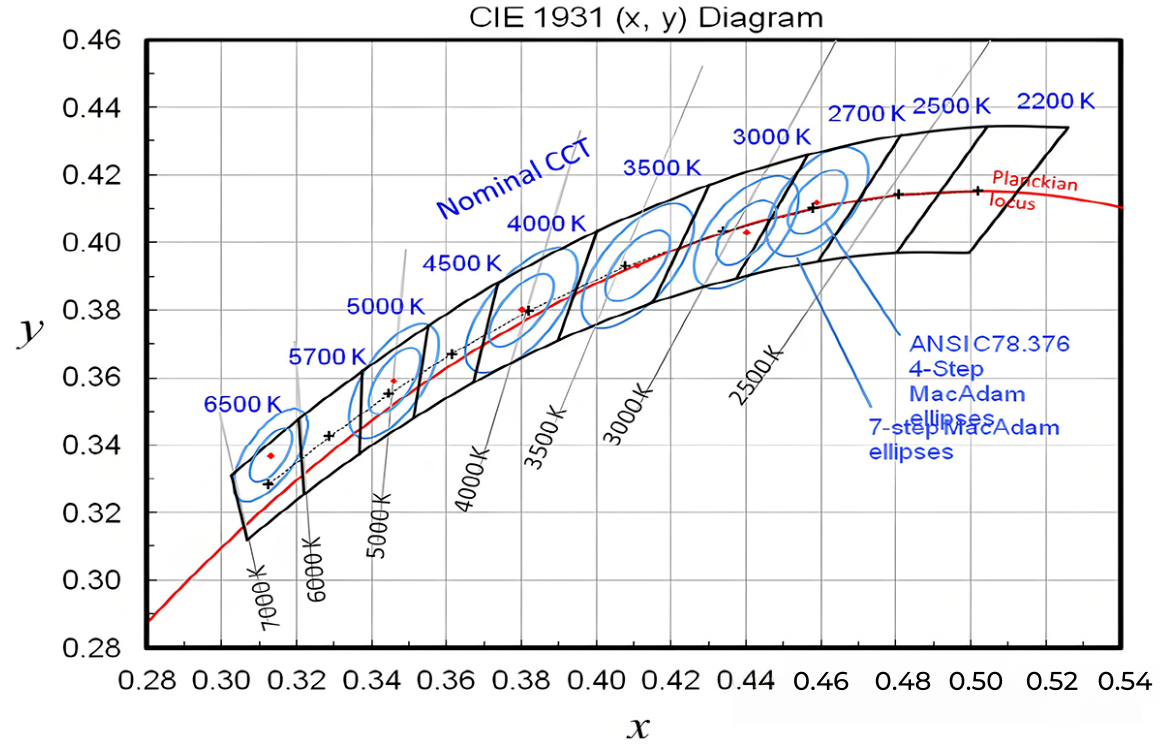

为了规范市场，行业组织(如美国的 ANSI——美国国家标准学会)制定了色温的标准化四方格，即ANSI Bin 标准。

例如，标称3000K的LED，只要它的色度坐标落在ANSI规定的那个小方格里，就可以称为3000K。

大厂通常会把色域分得更细(如 3-step MacAdam Ellipse，即3步麦克亚当椭圆)，表示颜色控制的精度非常高。

MacAdam椭圆的步阶越小，颜色精度越高，色差越小。

1步阶(1-step)：人眼几乎无法分辨色差，极致精准。高端旗舰专用，如专业级显示器、医疗屏用。

3步阶(3-step)：普遍认为无明显色差，适合绝大多数应用。显示模组的及格线，大多数商用显示器、笔记本的选择。

5步阶(5-step)：部分人眼能察觉差异，低端/成本敏感项目。

7步阶(7-step)：色差较明显，应尽量避免。低端廉价屏，严禁高端项目使用。

显示行业通常要求3步阶以内，比通用照明(5-7步阶)严格得多。

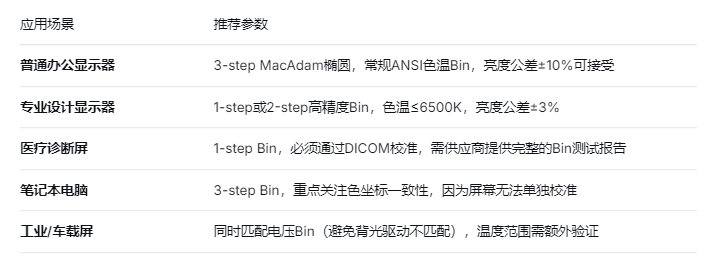

五、不同场景怎么选Bin?

理解Bin区之后，下一个问题就是：我的项目应该选什么规格?不同应用对精度的要求差异很大：

六、如何看懂液晶模组的Bin Code?

不同厂家的编码规则不同，但通常Bin Code会包含亮度、色坐标、背光电压三档信息。

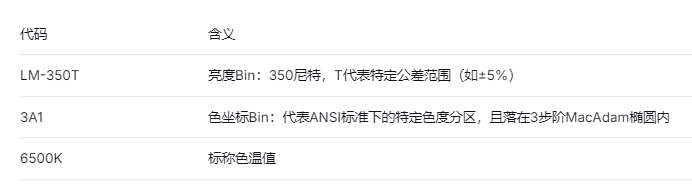

以某厂商标签“LM-350T-3A1-6500K”为例：

关键原则：看Bin Code必须查对应厂商的数据手册，不能凭经验猜测。

七、不同Bin的模组可以混用吗?

可以，但有严格前提。

混Bin的目的是将不同亮度、色温等级的模组合理搭配。例如，有厂商提出将350T高Bin与340T低Bin以1:3比例混合，分别安装在左右两个显示器上，减少并排对比时的视觉差异。

但是，混Bin必须严格遵循供应商给出的“混Bin方案”，不同厂家的背光LED、导光板、膜片方案各不相同。

如果没有明确方案，强烈建议“单一Bin区”采购，即整批模组使用同一个亮度Bin和同一个色坐标Bin，避免组装后出现可见色差。

最后，记住这3句话，比看100页规格书都管用：

亮度Bin不统一 → 屏幕一块亮一块暗

色温Bin不统一 → 屏幕阴阳脸、花脸

电压Bin不统一 → 发热不均匀、寿命短

Bin区是液晶显示模组的 “质量身份证” ，也是你向供应商追责的技术依据。

给采购和品质的3条核心建议：

下单时明确要求：在采购合同上写明“要求同一个色坐标Bin区，MacAdam椭圆≤3步阶”，而不是只写“6500K”

到货时核对标签：检查每一箱模组的Bin Code是否一致，尤其是色坐标Bin代码

慎用混Bin：除非供应商提供了书面的混Bin方案，否则一律要求单Bin出货

记住：不懂Bin，你买的是运气;懂Bin，你买的是标准。

做显示屏终端，稳定统一的色彩表现就是核心竞争力，转发给团队各部门，标准化管控，减少扣款扯皮，牢牢锁住高端客户复购。
