您是否遇到过这样的情况:

屏幕边缘有一串小光斑，很碍眼。

打开电脑或显示器，深色背景下，入光侧星星点点的亮斑清晰可见。

原本要求“窄边框、高亮度”，但做出来，灯口处却总是亮暗不均……

这个让无数显示人头疼的问题，就叫 “Hotspot”(热点/亮斑) 。它不致命，但极其“辣眼睛”，直接拉低产品档次，是侧入式背光(ELED)模组中最常见、也最易踩坑的光学缺陷。

今天，我们就从现象、原理到系统性改善方案，把Hotspot彻底讲清楚。无论您是笔电、显示器还是各类终端显示厂商，这篇文章都能帮您精准避坑，提升产品均匀度。

一、什么是Hotspot?

想象一下：漆黑的夜里，有人拿着手电筒照向远处。手电筒正前方，是不是有一个特别亮的“光柱”和“光圈”?周围则明显暗一些。

Hotspot就是这个道理。

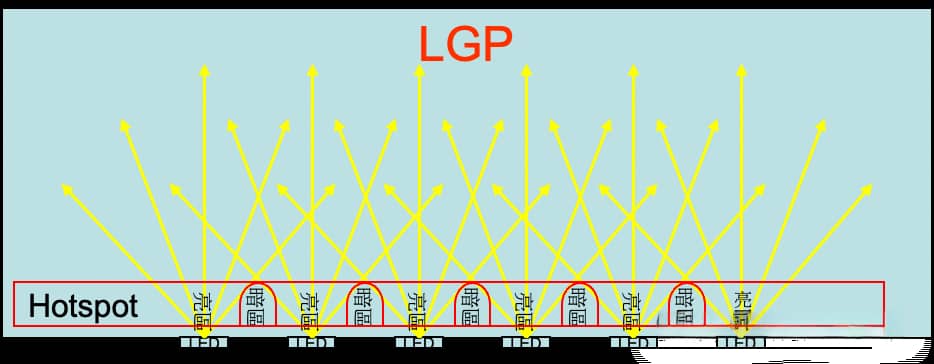

在侧入式背光中，LED是一颗颗点光源，像一排小灯泡排列在屏幕侧边。每颗LED发出的光进入导光板时，正对LED的位置光线特别集中，形成亮区;两颗LED之间光线少，形成暗区。亮暗交替，就像一串“光斑”或“光柱”趴在屏幕入光侧。

典型表现：

亮斑阵列：每颗LED对应一个亮点，周期性出现。

光柱延伸：亮斑向屏幕中间延伸一段才逐渐消失。

色斑(进阶问题)：LED批次不一，亮斑还带有颜色差异。

对于终端用户，这就像新买的手机屏幕边缘有“坏点”。对于终端厂商，这意味着客诉、降级、甚至丢单。

二、为啥偏偏入光侧容易翻车?

核心就一句话：光线还没混匀，就被你看到了。

侧入式背光的光路是这样走的：

LED发光 → 进入导光板 → 全内反射向前传输 → 碰到网点/微结构 → 散射出去，形成面光源。

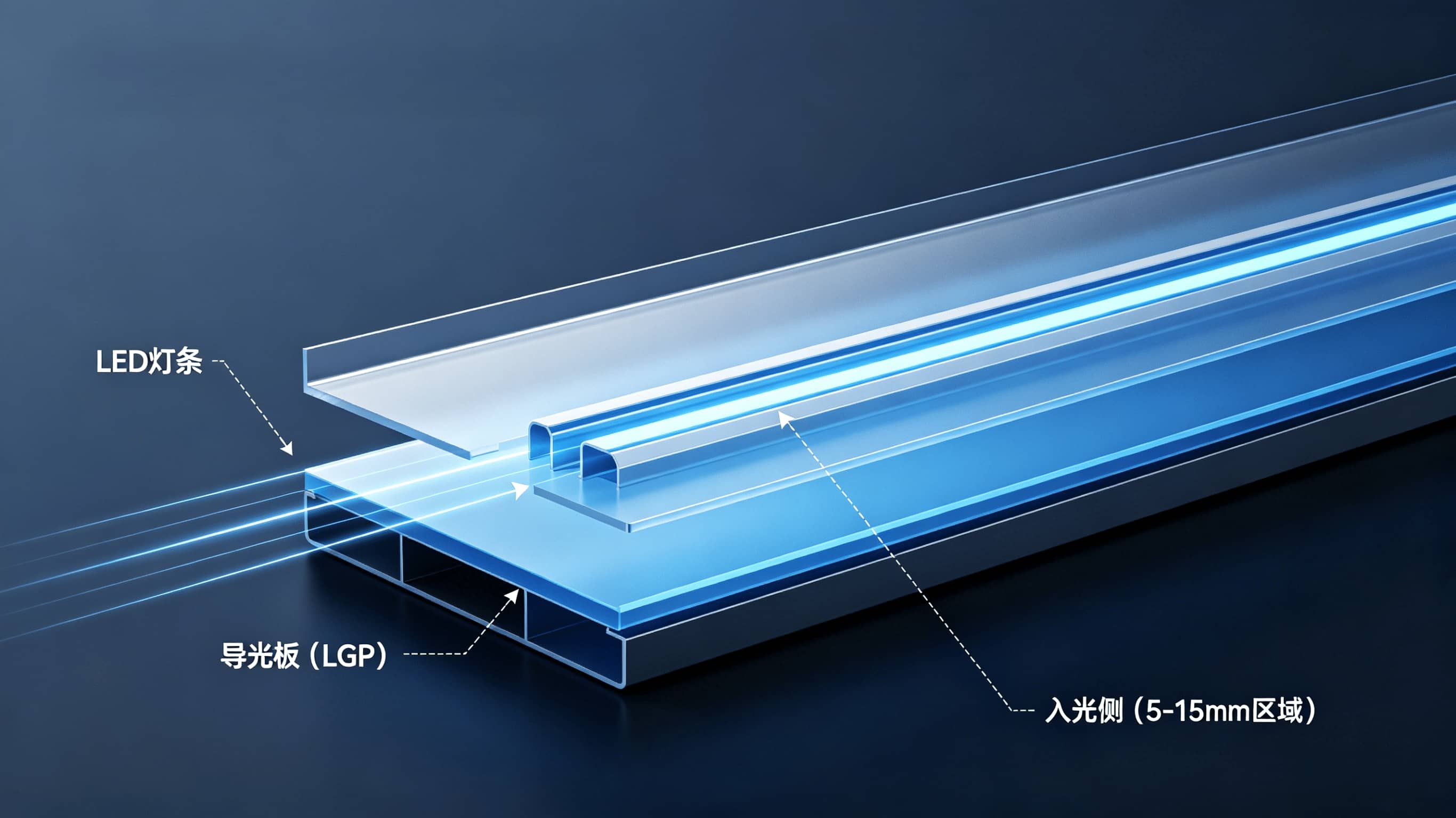

问题出在刚入光的那一小段(通常5-15mm)：

光线太密：LED出光角度有限，入射点附近光线扎堆，密度是远场的好几倍。

网点来不及打散：靠近LED的网点通常较疏(怕过亮)，结果过剩光线没被及时分散，亮斑残留。

LED间距效应：为了降本减灯，LED间距(P值)拉大，亮区和暗区对比更强烈。

入光面不光滑：导光板入光面如果粗糙，光线乱散射，加剧亮暗不均。

关键参数：A/P比

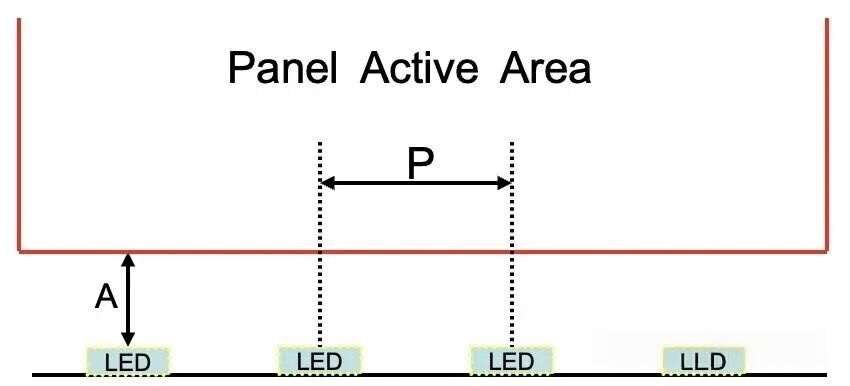

A值：背光源中LED发光面到有效显示区域(Panel Active Area)的距离, A值的越大，Hotspot距离有效发光区域越远，Hotspot不良出现机率越小。

P值：背光源中LED颗粒的间距值(LED Pitch), P值越小Hotspot区域越小，Hotspot距离有效发光区域距离越远，Hotspot不良出现机率越小。

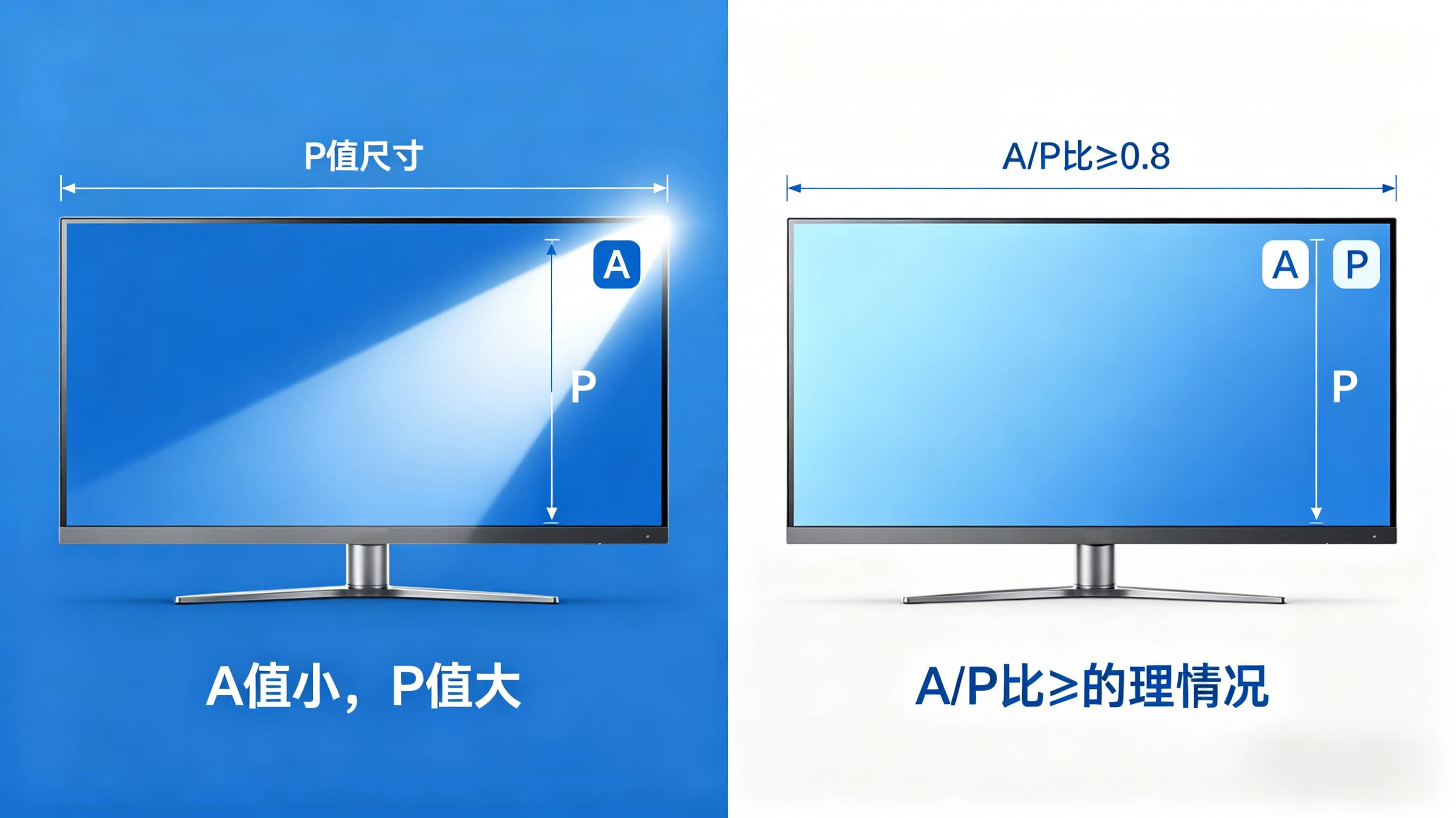

当前产品设计当中，为了追求的窄边框，低功耗，低成本，设计导向希望P值大(LED顆粒減少)，A值小(有效发光区域大)。为了评估Hotspot不良风险，引入另一个参数A/P比，目前中小尺寸背光源A/P≥0.8，就可认为Hotspot可控。

A/P比越大，Hotspot越不明显。但窄边框趋势下，A被压缩;为了成本，P又不能太小。矛盾就在这里，又要马儿跑，又要马儿不吃草，这就是Hotspot难搞的根本原因。

三、解决方案：4招搞定，从源头抹平亮斑

既然知道了原理，对策就清晰了。解决Hotspot，需要光学设计+材料工艺+仿真验证三管齐下。

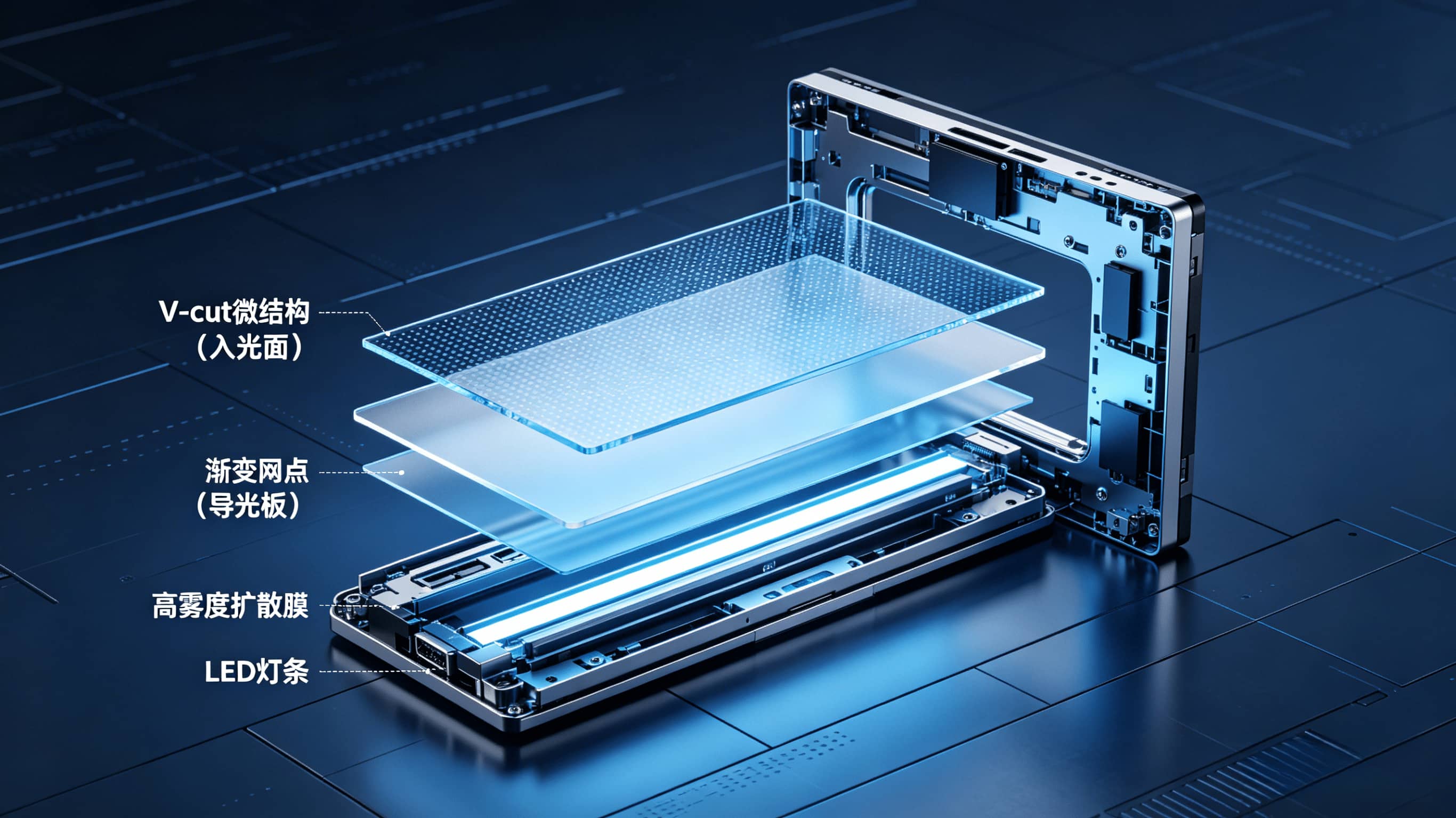

1.第一招：入光侧V-cut ，给光线指路

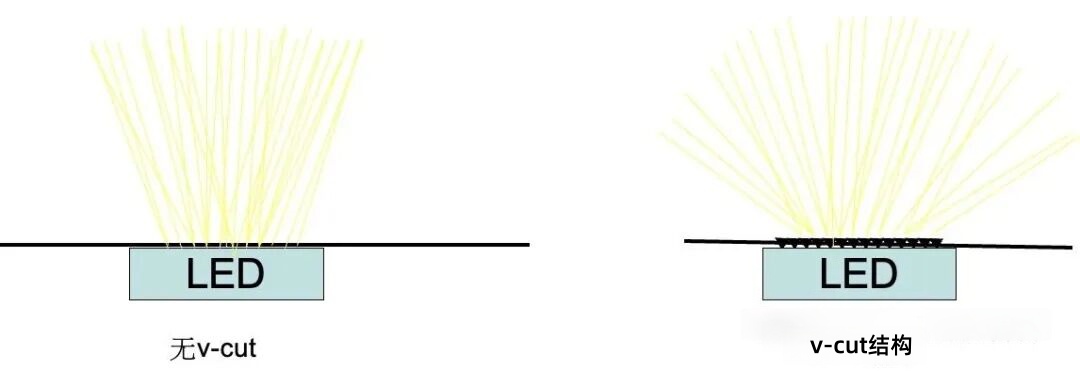

做法：在导光板入光面加工锯齿或半圆形微结构(V-cut)。

原理：把LED点光源在水平方向“拉开”，相当于把一束光变成一把扇子，扩大覆盖角度，减小亮暗对比。

进阶：靠近LED的V-cut做小，疏远做大，逐级匀光。

2.第二招：渐变网点设计 ，“疏”“密”搭配，干活不累

入光侧网点布局：调整LGP入光侧网点密度也可以改善Hotspot不良，网点调整可做大小和疏密调整。

原理：网点越密越大，接受和折射的光线越多，网点越疏越小，反之越暗，利用这两种方法对画面的强光区和弱光区作柔和处理，以此改善hotspot。

3.第三招：材料和工艺狠活 ， 细节决定成败

导光板入光面镜面抛光：粗糙度Ra < 0.02μm，不让散射捣乱。

LED分光分色：同一批次亮度、色温严格分档，避免相邻LED一张脸白一张脸黄。

组装精度：LED灯条与导光板间距控制在0.2mm以内，且必须对中。偏一点，光路全歪。

膜片辅助：入光侧局部加高雾度扩散膜，物理上“柔化”亮斑。

4.第四招：仿真+测试 ， 别等打样了再后悔

设计阶段：用光学仿真软件跑一遍，看不同间距、V-cut、网点组合下的亮度分布，提前排雷。

打样阶段：用亮度计或面阵色度计(如CA-410)扫描入光侧，量化均匀度(U‘)，不达标不回投。

Hotspot不是玄学，而是光耦合与导光机制不匹配的必然结果。它考验的不仅是设计能力，更是从LED选型、导光板加工到组装工艺的全流程管控。

对终端厂商而言，选择一家懂Hotspot、能系统性改善的背光模组厂家，就等于：

减少客诉，提升产品口碑。

支持更窄边框、更高亮度的产品设计。

在激烈竞争中，用“均匀如一”的显示品质脱颖而出。

作为专业液晶显示模组厂家，我们赛时达深耕背光技术多年，从入光V-cut、渐变网点到精密组装，已为多家笔电、显示器、终端设备厂商彻底攻克Hotspot难题。

如果您正在被亮斑、光柱、入光侧不均困扰，欢迎联系我们。一次正确的选择，胜过无数次试错。
